通信基础学习之数据通信基础

第一章 数据通信系统
    数据通信是计算机与计算机或计算机与终端之间的通信。它传送数据的目的不仅是为了交换数据，更主要是为了利用计算机来处理数据。可以说它是将快速传输数据的通信技术和数据处理、加工及存储的计算机技术相结合，从而给用户提供及时准确的数据。
1.1数据通信系统组成
    数据通信系统是通过数据电路将分布在远地的数据终端设备与计算机系统连接起来，实现数据传输、交换、存储和处理的系统。比较典型的数据通信系统主要由数据终端设备、数据电路、计算机系统三部分组成，如图1-1所示。

1.1.1数据终端设备（DTE）
    在数据通信系统中，用于发送和接收数据的设备称为数据终端设备（简称DTE）。DTE可能是大、中、小型计算机、PC机，也可能是一台只接收数据的打印机，所以说DTE属于用户范畴，其种类繁多，功能差别较大。从计算机和计算机通信系统的观点来看，终端是输入／输出的工具；从数据通信网络的观点来看，计算机和终端都称为网络的数据终端设备，简称终端。
    在图1的数据终端组成中，输入/输出设备很好理解，值得一提的是通信控制器。由于数据通信是计算机与计算机或计算机与终端间的通信，为了有效而可靠地进行通信，通信双方必须按一定的规程进行，如收发双方的同步、差错控制、传输链路的建立、维待和拆除及数据流量控制等，所以必须设置通信控制器来完成这些功能，对应于软件部分就是通信协议，这也是数据通信与传统电话通信的主要区别。
    另外数据终端的类型有很多种，有简单终端和智能终端、同步终端和异步终端、本地终端和远程终端等，需要解释的是同步终端和异步终端。同步终端是以帧同步方式（如X.25、HDLC等）和字符同步方式(如BSC)工作的终端；异步终端是起止式终端，在每个字符的首尾加"起"和"止"比特，以实现收发双方的同步，字符和字符之间的间隙时间可以任意长，因此称为异步。

1.1.2数据电路终接设备（DCE）
    用来连接DTE与数据通信网络的设备称为数据电路终接设备（DCE），可见该设备为用户设备提供入网的连接点。
    DCE的功能就是完成数据信号的变换。因为传输信道可能是模拟的，也可能是数字的，DTE发出的数据信号不适合信道传输，所以要把数据信号变成适合信道传输的信号。利用模拟信道传输，要进行"数字→模拟"变换，方法就是调制，而接收端要进行反变换，即"模拟→数字"变换，这就是解调，实现调制与解调的设备称为调制解调器（MODEM）。因此调制解调器就是模拟信道的数据电路终接设备。利用数字信道传输信号时不需调制解调器，但DTE发出的数据信号也要经过某些变换才能有效而可靠地传输，对应的DCE即数据服务单元（DSU），其功能是码型和电平的变换，信道特性的均衡，同步时钟信号的形成，控制接续的建立、保持和拆断（指交换连接情况），维护测试等。

1.1.3数据电路和数据链路
    数据电路指的是在线路或信道上加信号变换设备之后形成的二进制比特流通路，它由传输信道及其两端的数据电路终接设备（DCE）组成。
    数据链路是在数据电路已建立的基础上，通过发送方和接收方之间交换"握手"信号，使双方确认后方可开始传输数据的两个或两个以上的终端装置与互连线路的组合体。所谓"握手"信号是指通信双方建立同步联系、使双方设备处于正确收发状态、通信双方相互核对地址等。如图1所示，加了通信控制器以后的数据电路称为数据链路。可见数据链路包括物理链路和实现链路协议的硬件和软件。只有建立了数据链路之后，双方DTE才可真正有效的进行数据传输。
    特别注意，在数据通信网中，它仅仅操作于相邻的两个节点之间，因此从一个DTE到另一个DTE之间的连接可以操作多段数据链路。
1.1.4传输
1.1.4.1传输信道
    传输信道是通信系统必不可少的组成部分，目前数据通信中所使用的多为有线信道，主要有：直接利用传输媒体的实线信道（如局域网中）；经调制解调器的频分信道（如部分地区用户线路中）；时分信道。由于光纤通信技术的发展，现在绝大部分的数据传输在时分信道上，以同步数字体系SDH方式传输。
1.1.4.2传输方式

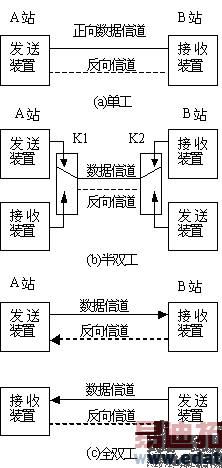

    数据传输按信息传送的方向与时间可以分为：单工、半双工、全双工三种传输方式，如图1-2所示。
