1.1 显示原理：

八段数码显示管如图1.1 所示，八段数码管每一段为一发光二极管，共有a～g 以及小数点dp 八个发光二极管。将八段数码管中的每个二极管的阴极并联在一起，组成公共阴极端。这样把共阴极管脚接地，此时哪个管脚输入高电平，对应发光二极管就被点亮。

图 1.1 八段数码显示管

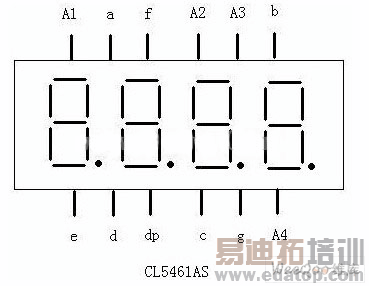

CL5461AS 数码管管脚图如图1.2 所示，它将四个数码显示管的a～g 及小数点dp 管脚并联在一起，作为数码管数据输入端；分别引出各个数码管的阴极A1～A4。

图1.2 CL5461AS 数码管管脚图

只要在A1～A4 管脚上轮流加低电平其频率大于40Hz，可实现四个数码管同时被点亮的视觉效果。在点亮不同数码管的同时输入不同的数据，即可在数码管上同时显示四位不同的数字。例如：四个数码管要显示9876 数字。第一个数码管A1 加低电平，其余A2、A3、 A4高电平，同时数码管输入和9 对应的数据；然后第二个数码管A2 加低电平，其余A1、A3 、A4 高电平，同时数码管输入和8 对应的数据；然后第三个数码管A3 加低电平，其余A1、A2 、A4 高电平，同时数码管输入和7 对应的数据；然后第四个数码管A4 加低电平，其余A1、A2 、A3 高电平，同时数码管输入和6 对应的数据；周而复始重复上述过程，四个数码管就显示9876 数字。

1.2 驱动八位数码管显示电路框图

用CPLD 设计一个驱动八位数码管显示电路。八位数码管管脚图如图1.2 所示。

用两个CL5461AS 数码管接成一个八位数码管显示，将两个CL5461AS 数码管的a～g 及小数点dp 管脚并联在一起，两个CL5461AS 数码管的阴极A1～A4 定义为Vss0、Vss1、Vss2、Vss3、Vss4、Vss5、Vss6、Vss7。

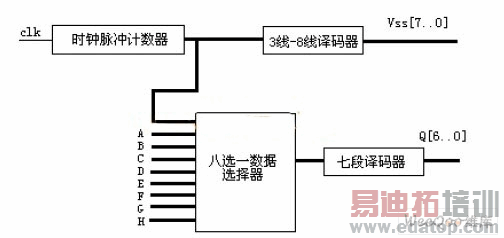

用CPLD 设计一个驱动八位数码管显示电路的框图如图1.4 所示。

图1.4 驱动八位数码管显示电路框图

时钟脉冲计数器的输出同时作为 3 线—8 线译码器、八选一数据选择器地址码的输入。

时钟脉冲计数器的输出经过3 线—8 线译码器译码其输出信号接到八位数码管的阴极Vss0、Vss1、Vss2、Vss3、Vss4、Vss5、Vss6、Vss7 端。要显示的数据信息Ａ～Ｈ中哪一个，通过八选一数据选择器的地址码来选择，选择出的数据信息经七段译码器译码接数码管的a～g 管脚。这样八个数码管就可以轮流显示八个数字，如果时钟脉冲频率合适，可实现八个数码管同时被点亮的视觉效果。

1.3 模块及模块功能：

1.3.1 时钟脉冲计数器模块

时钟脉冲计数器模块CN8 如图1.5 所示。CN8 模块输入信号是时钟脉冲clk，其频率大于40Hz，每遇到一个时钟脉冲clk 上升沿，内部累加器便加一，再把累加器所得结果以2进制数的形式输出。要显示八位数字，所以用3 位2 进制数作为输出。输出信号为cout[0..2]。

图 1.5 时钟脉冲计数器模块CN8

library ieee;

use ieee.std_logic_1164.all;

use ieee.std_logic_unsigned.all;

entity cn8 is

port(clk:in std_logic;

cout:out std_logic_vector(2 downto 0));

end cn8;
