网络安全之入侵检测技术

录入：edatop.com 点击：

4、IDS硬件体系架构分析

主流的IDS的体系架构分为X86、NP、ASIC、FPGA及混合架构，对各体系架构的原理及特点介绍如下。

4.1 X86架构

X86架构采用通用CPU和PCI总线接口，具有很高的灵活性和可扩展性，是早期防火墙、入侵防护系统开发的主要平台。其安全功能主要由软件实现，可以根据用户的实际需要而做相应调整，增加或减少功能模块，产品比较灵活，功能十分丰富。基于这一架构产品开发周期短，成本低，是绝大多数网络安全厂商的选择。但其性能发展却受到体系结构的制约，作为通用的计算平台，X86的结构层次较多，不易优化，且往往会受到PCI总线的带宽限制。虽然PCI总线接口理论上能达到接近2Gbps的吞吐量，但是由于通用CPU的处理能力有限，尽管软件部分可以尽可能地优化，但实际很难达到高速率和低时延。

4.2 NP架构

网络处理器（NP）技术，NP是专门为网络设备处理网络流量而设计的处理器，体系结构如图8所示。其体系结构和指令集对于入侵检测系统和防火墙常用的包过滤、转发等算法和操作都进行了专门的优化，可以高效地完成TCP/IP栈的常用操作，并对网络流量进行快速的并发处理。硬件结构设计也大多采用高速的接口技术和总线规范，具有较高的I/O能力。然而，NP的弱点也比较明显，其在4-7层的数据处理上相对较弱。在检测策略比较复杂（如入侵防护系统所用的检测策略）的情况下，吞吐速率有明显下降，时延明显。

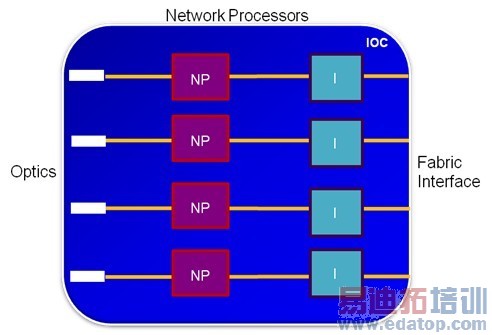

　　图8 网络处理器架构

4.3 ASIC架构

相比之下，ASIC通过专门设计的ASIC芯片逻辑进行硬件加速处理。ASIC通过把指令或计算逻辑固化到芯片中，获得了很高的处理能力，因而明显提升了安全产品的性能。新一代的高可编程ASIC采用了更灵活的设计，能够通过软件改变应用逻辑，具有更广泛的适应能力。但是，ASIC的缺点也同样明显，它的灵活性和扩展性不够，开发费用高，开发周期太长，一般耗时接近2年。虽然研发成本较高、灵活性受限制、无法支持太多的功能，但其性能具有先天的优势，非常适合应用于模式简单、对吞吐量和时延指标要求较高的电信级大流量的处理。

4.4 FPGA架构

相对于NP，FPGA是对数据进行高速并行处理的器件，具有更强的灵活性和扩展性。在IDS中FPGA擅长把一些安全特征转化成逻辑，在实现过程中能够同时匹配上千条规则，其并行速度超过普通CPU，而且相对于并行ASIC，其灵活性占有较大优势。如图9所示为FPGA架构典型应用。其中SPC表示：Services Processing Card；NPC表示：Network Processing Card。

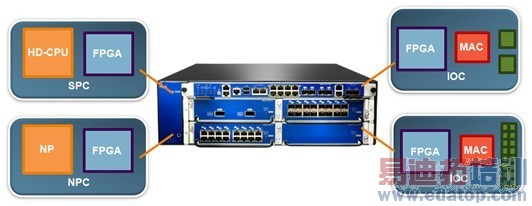

　　图9 FPGA架构应用

4.5混合架构

混合体系架构，即由ASIC+NP+FPGA集成。典型的安全厂商如：McAfee，其网络安全平台创新地采用这一架构，通过AVERT组织设计的ASIC，把指令或计算逻辑固化到芯片中，获得了高速的协议和检测处理能力。使用NP处理SSL加密通信、拒绝服务攻击等消耗计算资源的功能；采用FPGA芯片保证产品的更新升级。FPGA顾名思义就是器件可编程，因而能轻松升级，很好地满足需求变化，延长了产品寿命，有助于网络安全设备跟踪标准和协议的持续变化。同时，FPGA有一定的预留性，一般情况下只用到其容量的20%左右，可充分保证日后升级所用。

5、IDS产品测评技术介绍

目前，市场上存在各种各样的IDS设备，而且各个设备的性能和价格都不尽相同，具体实现方式也存在差异，如何才能找到性价比高、适合自己的IDS设备成为各个公司所关心的问题。对各款IDS设备进行测试评估，是解决这个问题的最可靠的途径。而且经常性的测试评估有利于及时了解技术发展现状和存在的不足。

5.1依据资质进行筛选

在测试前，我们可以先看看测试的IDS产品取得了哪些认证。目前国内主要有4家信息安全产品的认证机构，分别是公安部计算机信息系统安全产品质量监督检验中心、国家保密局涉密信息系统安全保密测评中心、中国人民解放军信息安全测评认证中心、中国国家信息安全测评认证中心。

这4家认证机构中，公安部的认证对IDS产品来说是必须的，通过了公安部的认证，才能领取计算机安全专用产品销售许可证。

5.2确定重要评价指标

如果需要测评的IDS有经过上面的多家认证机构的认证之后，说明质量基本是没有问题的。但是很多时候我们需要一款适合自己的产品，好并不代表适合。所以，我们需要测试IDS产品的各个方面的性能，对其有全面的了解。评测IDS的指标主要有：及时性、准确性、完备性、健壮性、处理性能、易用性。

5.2.1及时性

及时性要求IDS必须尽快地分析数据并把分析结果传播出去，以使系统安全管理者能够在入侵攻击尚未造成更大的危害之前做出反应，阻止入侵者进一步的破坏活动。要注意的是它不仅要求IDS产品的处理速度要尽可能地快，而且要求传播、反应检测结果信息的时间尽可能的少。

测试时可以应用以下场景：

1、查看测试产品最新的3个升级包，记录升级时间间隔；

2、观察在IDS不暂停工作的情况下是否可以完成升级；

3、测试IDS在升级过程中是否仍能检测到攻击事件。

5.2.2准确性

准确性指IDS从各种行为中正确的识别入侵的能力。可以从漏报率和误报率两个方面来体现。误报率是指系统在检测时把正常的网络活动视为攻击的概率。漏报率是指漏掉真正的攻击而不报警的概率。

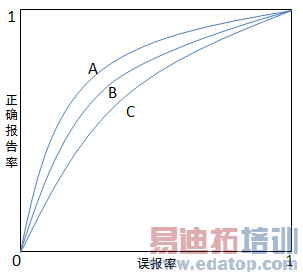

　　图10 ROC曲线

实际上IDS的实现总是在漏报率和误报率上追求平衡，要使两者都为零，几乎是不可能的。误报率为零则表明很可能存在某些攻击行为没有被检测出来；漏报率为零则表明可能存在各种各样的误报。如果IDS设备能够让用户自定义漏报率和误报率的比例（比如安全级别，安全级别越高则漏报率越低，相应误报率也可能越高），那么最好还是保留一定的误报会显得比较安全，毕竟误报比漏报要显得安全。

虽然漏报率和误报率不能同时为零，但是在测评时，我们还是希望这两个数值越低越好。可以通过一些黑客工具模拟攻击行为，从而测试出IDS的漏报率和误报率。

ROC曲线以图形的方式来表示正确率和误报率的关系。ROC曲线是基于正确报告率和误报率的关系来描述的。这样的图称为诺模图（Nomogram），它在数学领域用于表示数字化的关系。选好一个临界点（Cutoff Point）之后，就可以从图中确定IDS的正确报告率和误报率。曲线的形状直接反映了IDS产品的准确性和总体品质。如果一条直线向上，然后向右以45度角延伸，就是一个非常失败的IDS，它毫无用处；相反，ROC曲线下方的区域越大，IDS的准确率越高。如图2所示，IDS B的准确性高于IDS C，类似地，IDS A在所有的IDS中具有最高的准确性。

可以通过一些测试工具模拟各种攻击，来评测IDS的准确性。比如IDS Informer、IDS Wakeup、Sneeze的工具。

5.2.3完备性

完备性是指IDS能够检测出所有攻击行为的能力。100%正确率实际上是一个无法达到的目标。如何评价IDS检测的完备性呢？

1、可以通过查看帮助文件中厂商声称可检测的攻击列表来做大致的了解，可以看看可检测的各种攻击都属于那些协议，总共支持多少种应用层协议，以及该协议下检测攻击种类的数量。

2、可以查看进一年内新增加的检测规则占总规则数的比例，结果越大越好。

3、可以挑选一些近期流行的攻击行为，进行模拟测试。

5.2.4健壮性

健壮性即自身安全性，毫无疑问，IDS程序本身的安全性也是衡量IDS系统好坏的一个重要指标。由于IDS是检测入侵的重要手段，所以它也就成为很多入侵者攻击的首选目标。和其他系统一样IDS本身也往往存在安全漏洞。若对IDS攻击成功将直接导致入侵行为无法被检测。因此IDS自身必须能够抵御攻击，特别是DOS攻击。

IDS的安全性，一般可以通过以下几个方面来衡量：

1、所有重要数据的存储和传输过程是否都经过加密处理；

2、在网络中的隐藏性，是否对于外界设备来说是透明的；

3、不同级别的操作人员是否有不同的使用权限，以及这些权限分配是否合理。

5.2.5处理性能

处理性能主要从系统处理数据的能力已经对资源消耗的程度等方面体现。比如：

1、处理速度：指IDS处理数据源数据的速度。

2、延迟时间：指在攻击发生至IDS检测到入侵之间的延迟时间。

3、资源的占用情况：即系统在到达某种检测能力要求时，对资源的需求情况。

4、负荷能力：IDS有其设计的负荷能力，在超出负荷能力的情况下，性能会出现不同程度的下降。

5.2.6易用性

易用性是指和系统使用有关的一些方面，主要是指系统安装、配置、管理、使用的方便程度、系统界面的友好程度和攻击规则库维护的简易程度等方面。
