亨通光电FTTx光配线网络方案解析

案例简介：

亨通光电凭借丰富的线缆产品线结构，从运营商网络特点出发，构建了全面而系统的ODN网络解决方案。

详细介绍　

亨通光电这款从局端一直到用户桌面的FTTx光配线网络解决方案。主要产品包括馈线光缆、配线光缆、皮线光缆、室内布线光缆以及抗弯曲光纤G.657、无源器件、线路辅助设施。

在刚刚结束的2011CCBN广电展上，我们能够看到在三网融合的大潮中，涌现出丰富的、各具特色针对性解决方案。亨通光电为应对三网融合和FTTX市场推出了FTTX光配线网络解决方案。

亨通光电凭借丰富的线缆产品线结构，从运营商网络特点出发，构建了全面而系统的ODN网络解决方案。

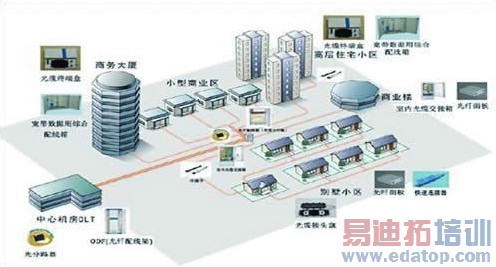

     FTTx光配线网络解决方案

亨通光电这款从局端一直到用户桌面的FTTx光配线网络解决方案。主要产品包括馈线光缆、配线光缆、皮线光缆、室内布线光缆以及抗弯曲光纤G.657、无源器件、线路辅助设施。

三大类配套产品包括：

一、馈线段光缆(图中粗蓝色线条部分)：FTTH的馈线光缆从OLT局端延伸到各光缆分配点

GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物，涂塑铝带纵包后聚乙烯护套成缆。

GYDXTW(金属加强构件、光纤中心管填充式、夹带钢丝的钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将松套管置于缆的中心，把单模光纤带套入由高模量的塑料做成的内填充防水化合物松套管中。松套管外纵包阻水带及钢带，缆芯的两边是两根平行钢丝作为加强件后阻燃聚乙烯护套成缆。

GYDTA(金属加强构件、光纤带松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模光纤带套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯可以是一根钢绞线，外还可挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。涂塑铝带纵包后聚乙烯护套成缆。

二、配线段光缆(图中橙色线条部分)：

配线段光缆从光缆分配点延伸到用户接入点

1、室外配线光缆

GYXTW(金属加强构件、夹带钢丝的钢-聚乙烯粘结护套中心束管式全填充型通信用室外光缆)光缆的结构是将松套管置于缆的中心，把单模光纤带套入由高模量的塑料做成的内填充防水化合物松套管中。松套管外纵包阻水带及钢带，缆芯的两边是两根平行钢丝作为加强件后聚乙烯护套成缆。

GYXTF(玻璃纤维纱加强的中心束管式填充型通信用室外光缆)光缆的结构是将松套管置于缆的中心，把单模光纤带套入由高模量的塑料做成的内填充防水化合物松套管中。松套管外放置玻璃纤维纱或带作为加强材料，外挤聚乙烯护套成缆。

EPFU和子母管道。EPFU(增强型光纤单元)采用2～12芯单模光纤置于树酯材料中间进行紫外光固化，外挤带沟槽的PBT护套成缆。

2、室内配线光缆

组合式配线光缆GJPFJH

GJPFJH(非金属加强构件、紧套被覆、低烟无卤护套通信用室内光缆)光缆的结构是在单模或多模光纤外直接覆以高粘结强度的紧套材料制成紧套光纤，多根单模或多模紧套光纤外采用高强度的芳纶作为加强元件，采用低烟无卤作为护套制成单元缆。多模单元缆绕中心加强件绞合后，绕包扎带，再采用低烟无卤作为外护套。

分支光缆GJBFJH

GJBFJH(非金属加强构件，紧套被覆，低烟无卤护套通信用室内分支光缆)光缆的结构是在单模或多模光纤外直接覆以高粘结强度的紧套材料制成紧套光纤，单元缆采用高强度的芳纶作为加强元件，并在外部挤制一层低烟无卤内护套，多根单元缆绕中心加强件绞合后，绕包扎带，再采用低烟无卤作为外护套。

三、入户光缆

入户线光缆则是从用户接入点延伸到每一个ONT用户终端

1、皮线光缆GJXFH-1B6、GJYXCH-1B6、GYPFHA-1B6

皮线光缆分为非自承式、自承式、管道式三种。非自承式皮线光缆的结构是将光纤放置在两根平行加强件中间后挤包一层阻燃聚烯烃护套(LSZH)，也可以是聚氯乙烯(PVC)；自承式皮线光缆的结构是增加了金属吊线；管道式皮线光缆是增加了阻水防潮的外护套。

2、室内布线光缆

GJFJV(GJFJZY)(非金属加强构件、紧套被覆、PVC或低烟无卤外护套通信用圆形室内光缆)光缆结构是在单模或多模光纤外直接覆以高粘结强度的紧套材料制成紧套光纤，光缆采用高强度芳纶作加强件，并在光缆外部挤制一层PVC或低烟无卤护套。

GJFJBV(GJFJBZY)(非金属加强构件、紧套被覆、PVC或低烟无卤外护套通信用8字形室内光缆)光缆的结构是在单模或多模光纤外直接覆以高粘结强度的紧套材料制成紧套光纤，光缆采用高强度芳纶作为加强件，并在光缆外部挤制一层PVC或低烟无卤护套。双芯8字形光缆是由两根单芯紧套光纤光缆按8字形结构设计而成。
