迈普助力新一代城商行网络

背景及需求

江苏银行是在江苏省内无锡、苏州、南通等10家城市商业银行基础上，合并重组而成的现代股份制商业银行，开创了地方法人银行改革的新模式。江苏银行于2007年1月24日正式挂牌开业，是江苏省唯一一家省属地方法人银行。

目前，江苏银行共有营业机构460多家，其中，省内下辖12家分行，在南京地区拥有17家直属支行，在省外先后开设了北京、上海、深圳、杭州4家分行。

迈普自江苏银行成立伊始，即开始和江苏银行进行合作，目前辖内几乎所有的分支网点都有迈普的设备，多家分行局域网以及网点汇聚设备也采用迈普的产品，迈普正逐步成为江苏银行不可或缺的网络设备供应商和服务商。

江苏银行网络改造之前，存在以下问题：

网点设备老化：早期大部分设备都是早年采购上线，运行至今大部分设备都已经超过了5年的更新换代期，设备在过负荷运行，对网络的稳定造成了很大隐患；

带宽和设备性能滞后：随着业务的不断发展和应用的不断丰富，例如视频和OA系统的上线，以及越来越多的网点采用网络终端，不仅仅对网络带宽提出了更大的要求，而且对网络设备的转发性能也提出了更高的要求；

网络管理性能差：由于近年新的业务和应用系统上线较多，在使用同一套网络平台的基础上，并没有对这些应用进行分类，例如网点所有的系统都在同一个网段，这样应用系统之间无法隔离而又相互影响，从而造成管理上的混乱，且QOS保障能力弱；

网点设备多样不易维护：每个网点除了电信的光端机协议转化器之外，至少还有一台路由器＋一台交换机＋一台协议转换器，设备多样，除了故障点多之外，一旦出了故障，需要多个设备供应商的配合，协调效率低，故障排除时间也会大大增加。

解决方案

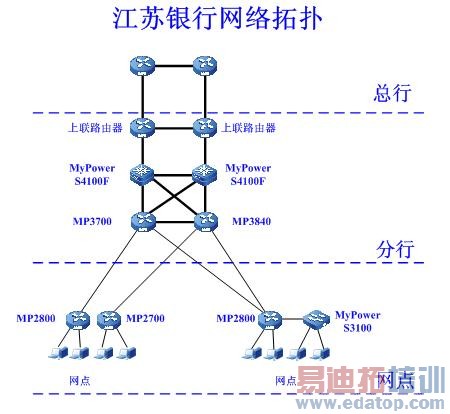

网络拓扑图

方案说明

总体说明：江苏银行大量采用迈普设备作为网点设备接入，早期使用迈普MP2700系列，现正在逐步升级为MP2800系列，大部分网点采用一台路由器＋一台二层交换机的方式接入，一些大型网点采用两台路由器作为网点接入；中心采用迈普MP3700/3800系列路由器作为网点汇聚设备，部分地市分行同样采用迈普交换机搭建地市局域网。

网点的双线路接入：迈普MP2800上标配两个10/100M路由以太网口，可以轻松实现双上行线路的接入，同时迈普MP2800上支持多种路由器模块，如：高速V.35接口、E1接口、CE1接口、modem口等等广域模块，可以适应任何运营商提供的任何方式的接入方式；同时MP2800另外自带的24个10/100M以太口均为三层接口，都可以作为线路接入，将来甚至可以实现3线路甚至更多线路的接入备份等；

IP终端接入：在MP2800路由器上，标配有24个10/100M自适应三层以太网口，将来当网点终端逐步更换为IP终端时候，可以直接接入此以太网口，不需要另外配置交换模块或者交换机，同时，迈普前置机固定终端程序ITEST可以支持IP终端的固定终端绑定，在网点更换终端的时候不需要另外再加新的固定终端程序；

网点的双线路热备份：迈普MP2800路由器支持全面的路由功能，上行线路的热备份可以通过动态路由（如OSPF）的自动学习跟新实现网点线路热备切换，也可以通过静态路由设置不同优先级实现双线路热备，两种方式均不需要手工切换；

网点的业务隔离：迈普MP2800路由器自带交换机支持全面的三层功能，可以对网点不同的业务划分不同的子网网段，设置不同的网关，从而实现不同业务之间的隔离；

网点业务带宽保证：迈普MP2800路由器支持全面的QOS机制，可以对网点不同的业务数据流划分优先级，优先保障业务数据的带宽；

与原有设备的兼容性：MP2800系列路由器支持并提供流行的配置界面和风格，简单易用，并遵循RFC标准和主流的业界标准，能够做到与业界主流厂商的网络设备的完美互连互通。

案例结果

江苏银行使用迈普产品多年，产品持续更新，运行稳定，目前江苏银行几乎所有的网点级设备基本完全采用迈普产品，部分地市汇聚以及地市局域网也采用迈普的解决方案，迈普正不断为江苏银行的新业务发展添砖加瓦。
