光伏并网发电模拟装置研制

录入:edatop.com     点击:

摘要:文中研制了一套模拟并网发电系统,实现了频率跟踪、最大功率跟踪、相位跟踪、输入欠压保护、输出过流保护、反孤岛效应等功能;采用Atmega16高速单片机,实现了内部集成定时、计数器功能;利用定时器T/C2的快速PWM功能,实现SPWM信号的产生;采用T/C1的输入捕获功能,实现了频率相位监测和跟踪以及对失真度、输入电压、输出电流等物理量的检测与控制。

随着国际工业化的进程,全球未来能源消耗预计以3%的速度增长,常规能源面临日益枯竭的窘境。人们开始了可再生能源与新能源技术的开发,最具发展前景的当属风力发电和太阳能发电,即光伏并网发电。

1 整体方案设计

设计采用Atmega16单片机为主体控制电路,工作过程为:与基准信号同频率、同相位正弦波经过SPWM调制后,输出正弦波脉宽调制信号,经驱动电胳放大,驱动H桥功率管工作,经过滤波器和工频变压器产生于基准信号通频率、同相位的正弦波电流。其中,过流、欠压保护由硬件实现,同步信号采集、频率的采集、控制信号的输出等功能,均由Atmega16完成。系统总体设计框图如图1所示。

光伏并网发电模拟装置研制

2 硬件电路设计

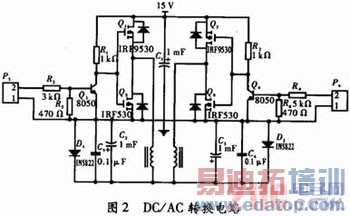

分为DC/AC驱动电路、DC/AC电路和滤波电路3部分和平滑电容C1,电路原理如图2所示。

光伏并网发电模拟装置研制

2.1 DC—AC驱动电路

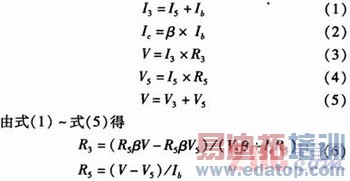

是由R1、R2、R3、R4、R5、R6、Q3、Q4、P3和P4组成,其中P3和P4是控制信号输入端,R3和R4为限流电阻。集电极的电流直接影响波形上升沿的陡峭度,集电极电流越大输出的波形越陡峭。因为R2和R1与集电极pn节的寄生电容形成了一个RC充放电的时间常数,集电极pn结的寄生电容无法改变,只有通过改变R1和R2的值来改变时间常数,所以R1和R2值越小,Q3和Q4的集电极电流就越大;RC的充电时间常数越小,波形的上升沿越陡峭,而增加集电极电流,会增加系统的功耗,权衡利弊选择一个合适的值。其次,射级pn结的寄生电容也会影响Q3和Q4的关断时间和波形上升沿的陡峭度。所以在驱动电路中各加了一个放电回路,即拉地电阻R5和R6,R5和R6的引入,加快了Q3和Q4的关闭速度,这样就使集电极的波形更陡峭。同样在保证基极射极pn不损坏的条件下,基极的电流也是越大越好,但也会带来损耗问题,权衡利弊选择一个合适的值。关于两个电阻的取值,这里假设三极管的放大倍数为β,基极电流Ib,集电极电流Ic,流过R5的电流为I5,流过R3的电流为I3,R3的压降为V3,驱动信号为V,R5的压降为V5,有

光伏并网发电模拟装置研制

实际中R3和R5应该比计算值小,这样是为了让三极管工作在饱和状态,提高系统稳定性。

2.2 DC-AC电路

是由两只p沟道MOSFET。Q1、Q2和两只n沟道MOSFET Q5、Q6组成。在这里没有采用4只n沟道MOSFET,原因是驱动电路复杂,如果采用上面的驱动电路接近电源的两个导体管不能完全导通,发热量为接近地一侧导体管4倍以上,功耗增加,所以采用对管逆变即减小了功耗,而且驱动电路简单。通过控制4个导体管的开关速度再通过低通滤波器即可实现DC/AC功能。

2.3 滤波电路

两个肖特基整流二极管1N5822为续流二极管,这里为防止产生负电压,C2、C3、C4、C5、L1、L2组成低通滤波器,其中C5、C6为瓷片电容,C2、C3用电解电容,充放电电流可以流进地,L1、L2为带铁芯的电感,带铁芯的电感对高频的抑制比空心电感更好,电感值更高。关于参数的选取和截止频率的计算如下

光伏并网发电模拟装置研制

3 采样电路

3.1 电流采样电路的设计

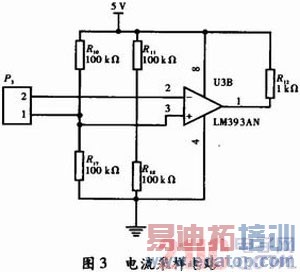

由于终端负载一定,所以电流采样实际等同于一个峰值检测的过程,此电路实际是一个峰值检测电路,P3为信号的2个输入端,调整R10,R11和R17、R18取值来实现峰值测功能,电路中的阻值并不准确,需要实际中根据信号的幅值来调整R10、R11和R17、R18阻值和比值。R14、R15、R19、R20的电流为模拟比较器内部偏置电流的10倍以上,电阻的阻值尽可能大,这样既减小了功耗也保证了系统的稳定性。Y3采用模拟比较器LM393,LM393内部为开集电极输出,应用的时候输出端要接一个上拉电阻,电路如图3所示。

光伏并网发电模拟装置研制

3.2 MPPT采样电路

在光伏系统中,通常要求太阳能电池的输出功率始终最大,系统要能跟踪太阳电池输出的最大功率点。如果负载不能工作在电池提供的最大功率点,就不能充分利用在当前条件下电池所能提供的最大功率。因此,必须在太阳能电池和负载之间加入阻抗变换器,使得变换后的工作点正好和太阳能电池的最大功率点重合,使太阳能电池以最大功率输出,这就是太阳能电池的最大功率跟踪。即最大功率跟踪MPPT,是本套光伏并网发电模拟装置研究的一个重要方向。由于光伏电池的最大功率输出点是随光强、负载和温度变化的。为充分利用太阳能,系统必须实现最大功率点的跟踪。本套光伏并网发电模拟采用恒定电压控制方法,其优点是简单易行,且可以跟踪最大功率点。电路的工作原理:本模块电路的核心也是模拟比较器LM393,TL431提供7.5V的基准电压,在这里基准电压取值建议≥7.5V,取值可以比7.5V稍大,以提高系统稳定性,应保证流过R3、R9的电流为模拟比较器LM393偏置电流的10倍以上,R3、R9的取值尽可能大。R1、R2并联是为了调试方便,现实中很难找到阻值很合适的电阻,滑动变阻器昂贵,所以用两个电阻并联调试效果比较理想。假设R为R1、R2并联值,流过R的电流为I,则有

光伏并网发电模拟装置研制

式(9)中的,可以认为是TL431的灌电流的最小值,流过R6的电流和模拟比较器LM393的偏置电流忽略不计。R6和R13阻值选取,应参考TL431内部1脚的偏置电流,流过R6和R13的电流应该10倍于TL431内部1脚的偏置电流,在保证系统稳定的前提下尽量减小功耗。

输出用了光电耦合器U4把控制电路和主电路隔离,防止主电路干扰控制电路,R4和R5的取值太大影响稳定性,取值太小则使流过R4、R5的电流大功耗增加甚至损坏器件。

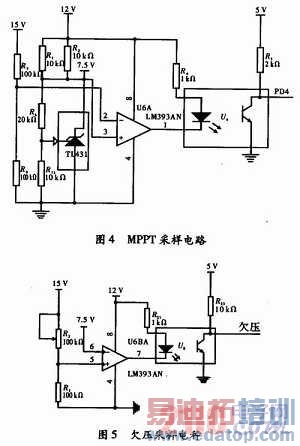

模拟比较器LM393的正相输入端3脚位固定电压7.5V,正常状态下PD4采集到的为高电平,当2脚的电压高于7.5V时输出端1脚输出低电平,光耦导通,PD4采集到的为低电平开始处理SPWM信号调整输出阻抗来实现恒电压跟踪,最终实现最大功率点跟踪。电路如图4所示。

光伏并网发电模拟装置研制

3.3 欠压采样电路设计

如图5与图4电路相似,模拟比较器的反相输入端为基准电压7.5V,而R22换成电位器,目的是为了便于调整使本装置适用于不同欠压值控制。输出采用光电耦合器U4把控制电路和主电路隔离,防止主电路干扰控制电路,R22、R24的取值太大影响稳定性,取值太小则使流过R22、R24的电流大功耗增加甚至损坏器件,R21、R23的取值大小参见4N25的输入输出特性曲线。

模拟比较器LM393的反相输入端6脚位固定电压7.5V,正常状态下欠压采样输出为高电平,当5脚电压<7.5V时,输出端7脚输出为低电平,光耦导通,欠压输出端采集到的低电平欠压保护电路开始工作,切断主电路供电,实现欠压保护。

4 欠压过流保护电路设计

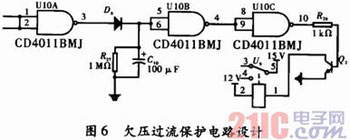

电路如图6所示,当系统正常工作时,此过流保护的输入端过流信号和欠压即CD4011的1脚和2脚,检测到的信号都是高电平,C04011的3脚输出低电平,经过U10B和U10C两级反相最终CD4011的10脚输出低电平,三极管2N3904截止,继电器常闭端处于导通状态,系统处于正常工作状态。当输出流过负载的电流过大或者输入电压不足时低电平触发CD4011的1脚2脚,这时候3脚输出高电平,电容C10充电经过U10B和U10C两级反相后10脚输出高电平,三极管2N3904导通,继电器的常闭端断开,主电路停止供电,处于保护状态。由于主电路电源被切断U10A的输入端检测到高电平,3脚输出低电平,由于CD4011的高输入阻抗和开关二极管D6单向导通作用,C10的电荷只能通过R27释放,当U10B的输入端电位低于门限电压,经过U10B和U10C两级反相后,三极管2N3904关闭,主电路开始供电。这样实现了系统过流、欠压故障排除后,装置自动恢复为正常状态。

光伏并网发电模拟装置研制

此部分电路的设计采用双输入四与非门CD4011做反相器、开关二极管D6、电阻R27、电解电容C10、三极管2N3904和继电器。R26的选取由继电器的驱动电流和2N3904的放大倍数β来决定,过小则增加功耗,过大则不能驱动继电器。R27和C10的放电时间就是系统过流欠压保护后检测的间隔时间。时间T=2×R27×C10。

5 结束语

光伏并网发电是一个集计算机技术、电力电子技术和材料科学等综合性学科的技术。光伏并网发电有广阔的发展前景,而太阳能利用将为环保事业、能源结构的调整,减少对传统能源的依赖做出巨大贡献。随着风电机组制造成本的不断降低,化石燃料的逐步减少及其开采成本的增加,将使风电逐步增强市场竞争力。

作者:傅莉 景德镇陶瓷学院   来源:电子科技
