高新兴 HDcctv高清视频监控在交通行业的应用

录入:edatop.com     点击:

摘要:广东高新兴通信股份有限公司与美国CalSys Inc.共同投资创建的广州高凯视信息技术有限公司,在数字高清HDcctv领域拥有多项世界领先的核心专利,是HDcctv系列视频监控产品及解决方案供应商,能为道路交通、司法、教育、金融、平安城市、机场、车站、码头等城市应急指挥系统提供整体解决方案。

由于城市经济的快速增长、城市化进程的加快以及百姓收入的不断提高,城市汽车保有量快速增加,交通安全及交通堵塞已经成了城市交通领域的难题。怎样解决这两大难题已经成为交通行业及安防行业共同关注的话题。

近两年来,随着HDcctv及IP高清技术的发展,以及城市智能交通的需要,高清视频监控系统在城市智能交通得到广泛应用,而比较成熟的应用主要有高速公路收费站监控系统、道路监控系统、电子警察和道路卡口系统等。

尽管IP网络高清监控对于标清具有种种优势,但对IP网络监控,特别是对网络高清监控系统整体而言,明显地暴露出其软肋:由于网络传输延迟带来的非实时性以及有损编码压缩后图像的偏离,从而影响了应用效果。而HD cctv高清视频监控系统的出现,更好的解决了IP网络高清监控系统所存在的缺陷。与高清IP摄像机相比,HD cctv高清视频监控不管是在图像质量还是工程实施都有着巨大的优势:

1)高清等级的实时图像:它在传输过程中没有产生压缩与封包化的处理,不会像一般数字高清产生图像延迟问题,为道路交通提供真正意义上的实时监控。

2)不失真的可靠度:它不像IP数字监控资料是在压缩后以封包方式网络传输,其以未经压缩的数字资料在同轴电缆上传输,不会失真。

3)高帧率:在汽车高速行进过程中,传统的25帧图像会有拖尾,伴随大量运动模糊场出现。HD cctv系统摄像机由于可以不经编码传输,不用像IP摄像机那样考虑摄像机的编码能力问题,可以轻松将帧率提高到至少60帧,有效的解决运动拖尾与运动模糊场景问题。

4)提供智能分析(IVS)所需高清图像:HDcctv提供未压缩过的数字高清图像,对图像的完整性有保障,能大幅度的提升违章车牌抓拍的成功率和准确度,更能为违章行驶司机的人脸分析提供最有效的抓拍图像,是智慧监控所需的最佳高清图像来源。

5)原有系统的升级便捷高效:原模拟视监控的系统可以便捷有效地升级到高清监控系统,HDcctv高清监控系统在布线方案上可以沿用老的模拟系统的布线成果,无需重新布线,设备管理也可以沿用老的模拟系统的架构,只需要更换硬设备(摄像机、DVR、光端机等),无需再有其他投入,也无需再经过系统变化所需要的新的知识培训。能大量缩短升级项目施工工期(约为老模拟标清系统升级为IP高清系统工期的10%)。

6)HDcctv方案中所使用的基于HD-SDI非压缩数字技术的摄像机拥有高度稳定性,它不会出现IP高清摄像机所具有的死机、假死和重启等不稳定现象,拥有和传统模拟摄像机一样的高可靠性,使整个视频监控系统拥有IP高清系统不可比拟的可靠性。

除了城市智能交通外,HD cctv系统更能有效满足其它交通领域的对真正实时视频监控的需求,如机场、轨道交通、高铁等。这些领域基本都是大型公共场所,人流密集、事故易发。HDcctv高清视频监控系统能提供最实时最清晰的视频监控。该部分场景也是应急指挥最需要关注的地方。无延时,无丢帧,HD CCTV系统相对IP系统而言更能满足应急要求。

广东高新兴通信股份有限公司与美国CalSys Inc.共同投资创建的广州高凯视信息技术有限公司,在数字高清HDcctv领域拥有多项世界领先的核心专利,是HDcctv系列视频监控产品及解决方案供应商,能为道路交通、司法、教育、金融、平安城市、机场、车站、码头等城市应急指挥系统提供整体解决方案。

道路高清视频监控系统

道路高清视频监控系统主要由高新兴研发,生产的1080P的HD-SDI一体化摄像机、HD-SDI高速球机及高新兴GKS-4000系列全高清HD-SDI数字硬盘录像机与融合监控平台组成。

全高清1080P@25fps视频图像,能为道路监控提供最宽广的交通路况、最清晰的车辆和人物特征

全高清1080I@60fps视频图像,能为道路监控提供最宽广的交通路况、最清晰的车辆和人物特征的同时,有效解决运动拖尾与运动场景模糊问题

HDcctv非压缩视频实现零延时的全实时视频图像传输;为交通指挥提供最可靠的视频画面

系统结构和模拟标清系统相似,能使模拟标清系统快速升级成高清视频监控系统。

\

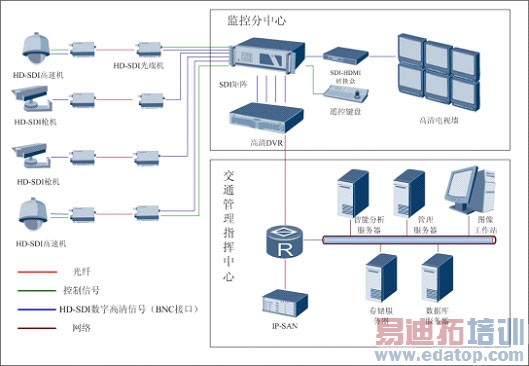

图1  HD CCTV系统在交通行业应用系统图

高速公路收费站高清视频监控系统

高速公路收费站高清视频监控系统主要由高新兴研发,生产的1080P的HD-SDI摄像机、HD-SDI高速球机及高新兴GKS-4000系列全高清HD-SDI数字硬盘录像机与融合监控平台组成。

全高清1080P@25fps视频图像,能提供最清晰的进出收费站的车辆和人物特征,有效清晰记录违章冲卡的车辆车牌及司机人脸

全高清1080P@25fps视频图像,能清晰监控记录收费亭内的所有活动,包括收费点钞的情况

HDcctv非压缩视频实现零延时的全实时视频图像传输;为高速公路交通指挥提供最可靠的视频画面

系统结构和模拟标清系统相似,能使模拟标清系统快速升级成高清视频监控系统。

\

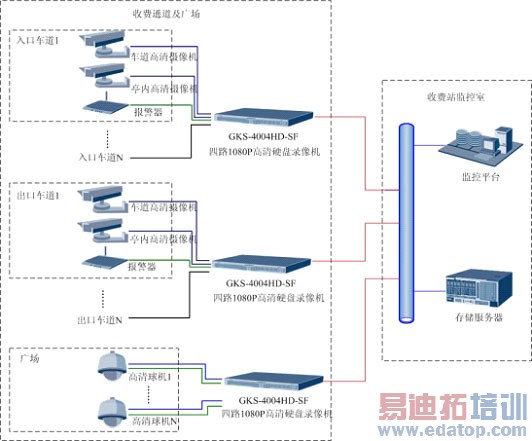

图2  收费站亭高清监控示意图

C3M-Video视频监控管理平台

C3M-Video是基于云计算的视频监控管理平台,以视频监控为基础,融合多种监控业务,如动力环境监控等。C3M-Video的核心服务是设备接入、数据存储、流媒体转发,它们具有弹性的运算能力和存储能力,当监控规模扩大时,可方便地增加服务器,进行简单的配置就能加入服务集群,从而实现监控能力的扩展。此外,平台还具有弹性的业务能力,通过分层的架构,可将相关的功能聚合成新的业务,并以灵活的形式向平台用户提供该业务的应用流程。

\

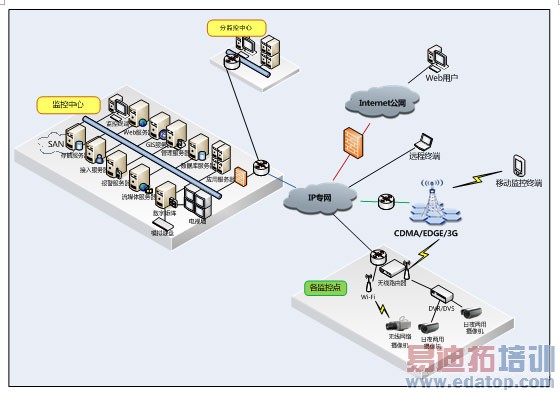

C3M-Video视频监控管理平台示意图

结束语

HDcctv作为三大高清标准之一,以其超低延时、无失真画质、高帧率、高稳定性等技术特点,将在智能交通、司法、教育、平安城市等高清化需求迫切的领域率先取得突破。高新兴针对交通行业特点推出的HDcctv高清视频监控整体解决方案,既方便对现有系统升级改造,又适用于新建系统,是实时路况监控、车辆及人物识别、应急指挥管理的最佳建设方案,应用前景广阔。

作者:广东高新兴通信股份有限公司   来源:本站
