多网协同构建精品网络

录入:edatop.com     点击:

数字洪水来临――移动面临的挑战

众所周知,中国移动的GSM网络是全球覆盖面积最大,用户数最多的一张移动网络。这张网络承载了近6亿用户的话音和各种数据业务。随着时间的推移,进入2010年,这张GSM网络也逐渐面临了新的问题:智能手机和终端的蓬勃发展,业务种类特别是数据业务的迅速扩充带来的流量爆涨,GSM网络承受了越来越大的压力,网络的质量和容量都面临的严重的挑战。

GSM网络面临着巨大困难的同时,中国移动的3G网络――TD-SCDMA网络,已经开展了四年多的建设,完成了全部地级市以上的覆盖,但从目前来看,TD网络并没有真正得到有效利用,网络的利用率相比GSM网络有较大差距。

WLAN网络做为宽带接入网络,也是应对数字洪水冲击的主要手段。截至2010年底,全国WLAN网络已经部署5.4万热点和60万AP的规模,由于WLAN网络用户与移动网络用户本身存在差异,所以存在"热装冷用"的问题。还没有为数据流量的分流起到明显效果。

TD-LTE作为下一代通讯网络,有着更高的频谱效率和天然的成本优势,目前正在利用规模实验网的机会加快技术验证,为后续商用部署奠定基础。

中国移动长期将面临着四张网络的同时运营,而这四种接入制式目前都面临的各自的问题,要解决目前的问题,使得四网能够统一协同的运营,首先要对四网要有一个清晰的定位:即"GSM主要承载话音、短信业务等基础业务,TD-SCDMA主要承载手机终端的移动数据业务,并同时承载部分话音业务,WLAN网络主要承载PC、手机及第三方WLAN终端的互联网数据业务。TD-LTE将主要承载高速数据业务,并具备承载话音业务功能",在这个定位的基础上,加强多网协同,使得每张网络各司其职,充分发挥各自的优势,做到网络效率最高,成本最低,将是多网协同的最终目标。

\

图一四网定位全景图

多网协同解决方案

一、G/T协同与分流,使得TD网络能够有效分流GSM网络,给GSM网络减压

G/T分流三大举措:

调整互操作参数扩大TD网络"软覆盖";

增大PCCPCH功率进一步提升"硬覆盖";

提高GSM和TD-SCDMA站点比,覆盖补盲完善T网"硬覆盖";

措施一:调整互操作参数:指的是在原有互操作参数基础上为了尽可能让双模手机驻留在TDS网络上从而将原有的G/T互操作参数作进一步调整。

在TDS网络部署初期,TDS覆盖不太连续,为了保障双模用户的业务感知,在TDS覆盖刚刚偏弱的时候就让手机重选或者切换到GSM网络。很明显随着TDS网络覆盖的完善,这样相对保守的互参数设置,不仅增多了不必要的互操作频度,而且严重影响了双模手机在TDS网络的驻留和业务承载,不利于TDS网络分流双模用户的业务流量。通过我们的理论分析,调整后的互操作参数能够较好地起到让手机更多地驻留在TDS网络,让双模终端的业务更多地承载在GSM网络的目的,这也相当于提升了TDS网络的"软覆盖"能力。

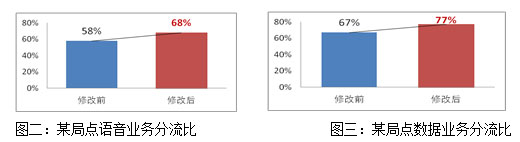

现网测试验证后,修改互操作参数后双模终端在TDS网络驻留的时间大大增长。以某市为例:互操作参数优化方案的实施使TDS网络的语音业务和数据业务分流比例在原有基础上分别提升26%和15%,达到了68%和77% 。

\

措施二:提升TDS网络分流比的措施是在原有PCCPCH(承载BCCH广播信道)功率基础上增加3dB发射功率,从而扩大原TDS小区的覆盖范围。相较于互操作参数的优化,PCCPCH功率的提升也可以理解为提升小区的"硬覆盖"能力。

通过对某市进行功率调整的结果来看:

郊区广度覆盖效果改善明显:话音业务量增加了30%,数据业务量增加了20%;

城区深度覆盖效果改善,双模终端进行的G/T互操作频率(重选和切换)降幅明显:电路域下降1/3;分组域下降了1/5;

措施三:提高GSM和TD-SCDMA站点比,覆盖补盲完善TDS网络覆盖。这一措施也属于完善TDS网络硬性覆盖能力的措施。

在相同的覆盖区域内,TDS站点数与GSM站点数的比值越高,双模终端在TDS网络上通话的时长越长,也就是说TDS网络的分流能力越强。根据某市在TDS四期工程阶段网络数据分析,在中心城区TD站间距达到400米,TDS站点数与GSM站点数的比值达到70%时,TDS网络分流比例可达到40%。这一分流比例数值明显高于站点数比低于70%的区域,且站点数比值越接近1,分流比例越大。实际现网中,我们根据对PCCPCH覆盖电平的多种测试和评估结果,在弱覆盖区域通过有效的站点补充进行覆盖增强。这一措施对提升TDS网络的分流比例也起到了极大的作用。

二、G/T/W协同,依托GSM/TDS网络实现WLAN精准部署

随着终端的快速普及,移动数据流量爆发式增长,在这种环境下,移动性高、成本低、建设速度快的WLAN网络能有效地对移动数据起到分流、减负作用,但在实际的网络建设中,WLAN并没有真正的分流宏网的压力,主要原因在于WLAN的部署有较大的随意性,并没有部署在话务热点,造成了"热点不热","热装冷用"的现象,其根本原因在于当前WLAN规划没有考虑和G/T大网的协同,没有基于当前的话务热点进行站址规划,WLAN的部署带有极大的随意性。

华为提出的WLAN精确选点的方案,是基于GSM/TD话务地图和仿真平台,结合数据业务类型、终端类型以及话务热点的地理分布,按WDA模型综合打分得出选点建议。话务地图通过MR等数据,做到50*50m的栅格化地理显示,并结合google地图确定最终需要部署的WLAN热点。

WLAN精准部署方案在某省三地市共发现2400多个热点,准确度高达90%,结合业务、终端发展制定WLAN部署策略,解决了"盲部署"、"热装冷用"等问题。

华为多网协同解决方案体现了华为作为客户的最佳战略合作伙伴,秉承"面向客户需求创新"的理念,持续为客户创造价值。

作者:华为技术有限公司   来源:本站
