开关电源变压器屏蔽层抑制共模EMI的研究

摘要：以反激式开关电源为例，在分析其高频变压器形成共模传导EMI机理的基础上，探讨了在变压器设计中设置屏蔽层以抑制共模传导EMI的原理。给出了具体的设计方法，并应用于具体产品的设计中。试验测试表明，屏蔽层的设置可以有效地抑制高频开关电源的共模传导EMI。由此进一步研究了屏蔽层在其他类型开关电源中应用的可行性。

0 引言

电磁兼容(Electromagnetic Compatibility，EMC)是指电子设备或系统在电磁环境下能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力。它包括电磁干扰(EMI)和电磁敏感(EMS)两方面。由于开关电源中存在很高的di/dt和du/dt，因此，所有拓扑形式的开关电源都有电磁干扰的问题。目前克服电磁干扰的技术手段主要有：在电源的输入、输出端设置无源或有源滤波器，设置屏蔽外壳并接地，采用软开关技术和变频控制技术等。

开关电源中，EMI产生的根本原因在于存在着电流、电压的高频急剧变化，其通过导线的传导，以及电感、电容的耦合形成传导EMI。同而电流、电压的变化必定伴有磁场、电场的变化，因此，导致了辐射EMI。本文着重分析变压器中共模传导EMI产生的机理，并以此为依据，阐述了变压器中不同的屏蔽层设置方式对共模传导EMI的抑制效果。

1 高频变压器中传导EMI产生机理

以反激式变换器为例，其主电路如图1所示。

开关管开通后，变压器一次侧电流逐渐增加，磁芯储能也随之增加。当开关管关断后，二次侧整流二极管导通，变压器储能被耦合到二次侧，给负载供电。

     图1 反激变换器

在开关电源中，输入整流后的电流为尖脉冲电流，开关开通和关断时变换器中电压、电流变化率很高，这些波形中含有丰富的高频谐波。另外，在主开关管开关过程和整流二极管反向恢复过程中，电路的寄生电感、电容会发生高频振荡，以上这些都是电磁干扰的来源。开关电源中存在大量的分布电容，这些分布电容给电磁干扰的传递提供了通路，如图2所示。图2中，LISN为线性阻抗稳定网络，用于线路传导干扰的测量。干扰信号通过导线、寄生电容等传递到变换器的输入、输出端，形成了传导干扰。变压器的各绕组之间也存在着大量的寄生电容，如图3所示。图3中，A、B、C、D4点与图1中标识的4点相对应。

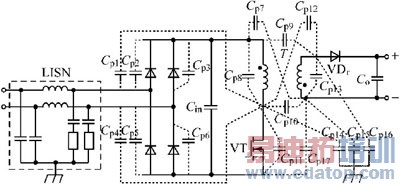

     图2 反激式开关电源寄生电容典型的分布

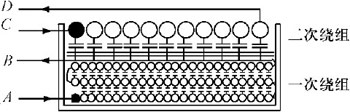

     图3 变压器中寄生电容的分布

在图1所示的反激式开关电源中，变换器工作于连续模式时，开关管VT导通后，B点电位低于A点，一次绕组匝间电容便会充电，充电电流由A流向B；VT关断后，寄生电容反向充电，充电电流由B流向A。这样，变压器中便产生了差模传导EMI。同时，电源元器件与大地之间的电位差也会产生高频变化。由于元器件与大地、机壳之间存在着分布电容，便产生了在输入端与大地、机壳所构成回路之间流动的共模传导EMI电流。

具体到变压器中，一次绕组与二次绕组之间的电位差也会产生高频变化，通过寄生电容的耦合，从而产生了在一次侧与二次侧之间流动的共模传导EMI电流。交流等效回路及简化等效回路如图4所示。图4中：ZLISN为线性阻抗稳定网络的等效阻抗；CP为变压器一次绕组与二次绕组间的寄生电容；ZG为大地不同点间的等效阻抗；CSG为输出回路与地间的等效电容；Z为变压器以外回路的等效阻抗。

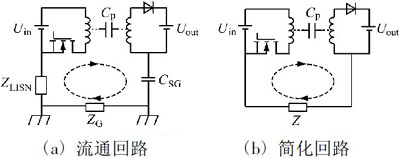

     图4 变压器中共模传导EMI的流通回路

2 变压器中共模传导EMI数学模型

以图3所示的变压器为例，最上层一次绕组与二次绕组间的寄生电容最大，是产生共模传导EMI的主要原因，故以下主要分析这两层间分布电容对共模传导EMI的影响，忽略变压器其他绕组对共模传导EMI的影响。

设一次绕组有3层，每层m匝，二次绕组仅一层，为n匝。当变压器磁芯中的磁通发生变化，便会同时在一次侧和次级产生感应电动势。根据叠加定理，可认为这是仅一次绕组有感应电动势、二次绕组电动势为零和仅二次绕组有感应电动势、一次绕组电动势为零两种情况的叠加。仅一次绕组有感应电动势、二次绕组电动势为零的情况如图5 所示。图5 中：e1为每匝一次绕组的感应电动势；C1x为一匝最外层一次绕组与二次绕组间的寄生电容。

     图5 仅一次绕组有感应电动势的情况

在此情况下，由一次侧流向次级的共模电流为：

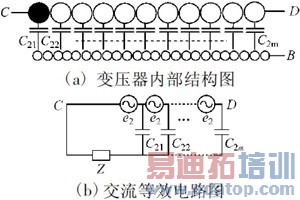

在仅二次绕组有感应电动势、一次绕组电动势为零的情况如图6所示。图6中：e2为每匝二次绕组的感应电动势；C2x为一匝二次绕组与一次绕组最外层间的寄生电容。

     图6 仅二次绕组有感应电动势的情况

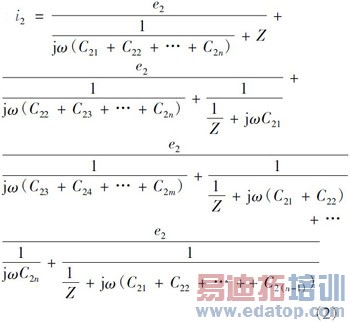

在此情况下，由次级流向一次侧的共模电流为：

根据叠加原理，可得在一次侧最外层绕组和次级间流动的共模电流：

3 屏蔽绕组抑制共模传导EMI原理

根据图3所示的结构。绕制变压器，并在交流整流滤波后增设13mH差模滤波电感和6.8差模滤波电容，对开关电源进行传导EMI测试，结果如图6所示。由图6可见，传导EMI非常严重，不能通过电磁干扰测试。在交流整流前增设35mH共模滤波电感，传导EMI测试结果如图7所示，产品即可通过测试。比较测试结果可得出：在图3所示的电路中，主要是由于大量共模传导EMI，才使电源不能通过电磁干扰测试。

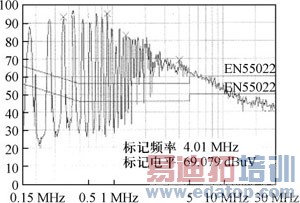

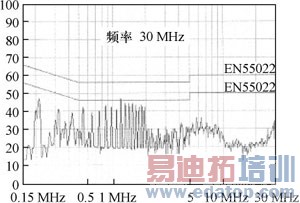

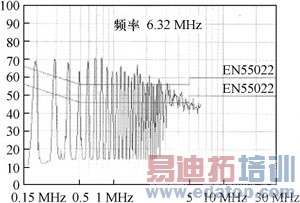

     图7 变压器内部不设置屏蔽的传导EMI测试结果

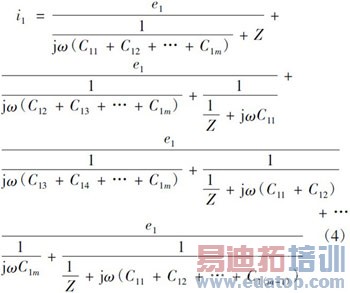

去掉共模滤波电感，在变压器中增设一次侧屏蔽绕组如图8所示，并将E与A点(电容Cin正极)相连。此时，一次侧屏蔽绕组代替了原一次绕组的最外层，假设一次侧屏蔽绕组与二次绕组间的寄生电容与原变压器一次侧最外层绕组与二次绕组的寄生电容相同，则：

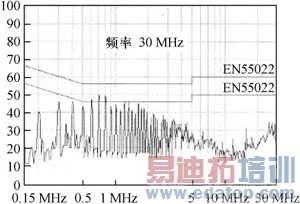

     图8 变压器内部不设置屏蔽在电路中增设共模滤波电感的传导EMI测试结果

由式(4)可知：在电路工作情况不变的状况下，共模电流i1的第一项减小为原来的1/(2m+1)，故传导EMI减小了，测试结果如图9所示。

     图9 变压器内部增设一次侧屏蔽绕组

由于在共模传导EMI的模型中输入滤波电容Cin是短路的，因此，若将E与电容Cin负极相连，屏蔽绕组对传导EMI的抑制效果与E点、A点相连的情况是一致的，测试结果如图10和图11所示。

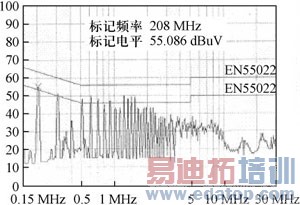

     图10 变压器内部设置一次侧屏蔽绕组并将出线与输入滤波电容正极相连的传导EMI测试结果

     图11 变压器内部设置一次侧屏蔽绕组并将出线与输入滤波电容负极相连的传导EMI测试结果

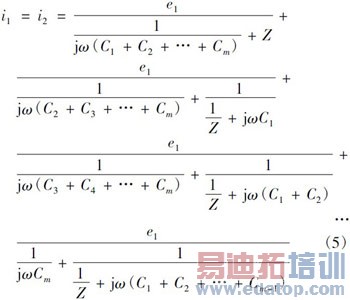

在变压器内部再增设次级屏蔽绕组如图12所示，并将E点与A点相连，将F点与C点相连，此时，一次侧屏蔽绕组与次级屏蔽绕组的感应电动势和寄生电容分布情况是基本一致的，近似有：

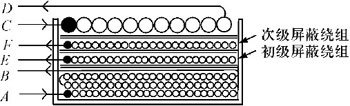

     图12 变压器内部设置一次侧屏蔽绕组和次级屏蔽绕组

式(5)中：Cx为一侧屏蔽绕组与另一屏蔽绕组间的寄生电容值。结合式(3)可知，通过两屏蔽绕组耦合的共模电流近似为零，但一次侧与次级屏蔽绕组不可能完全一致，因此，屏蔽绕组之间仍会有共模干扰电流，但得到了极大的衰减，测试结果如图13所示。

图13 变压器内部设置2层屏蔽绕组的传导EMI测试结果

如果将2层屏蔽绕组换为2层屏蔽铜箔，由于两层屏蔽铜箔感应电动势和寄生电容分布的分布更为相似，因此，对共模传导电流就有更好的抑制效果，测试结果如图14所示。

图14 变压器内部设置两层屏蔽铜箔的传导EMI测试结果

理论及试验结果均表明：在变压器中增加屏蔽层，可以对共模传导EMI起抑制作用，尤以两层铜箔的屏蔽效果最好。具体设计中，可根据电源共模传导EMI的严重程度来选择相应的屏蔽措施。

由于各类变换器中产生共模传导EMI的机理是相同的，所以，上述共模传导干扰的模型和屏蔽层的设计方法同样适用于其他拓扑。

4 结语

由于开关电源输入、输出侧与大地之间存在着电位差的高频变化，是造成共模EMI的根本原因。理论分析和试验结果表明，在一次绕组与二次绕组之间设置屏蔽绕组或屏蔽铜箔，可以抑制一次侧与次级之间的共模电流，减少共模传导EMI。
