视频同步分离电路大全

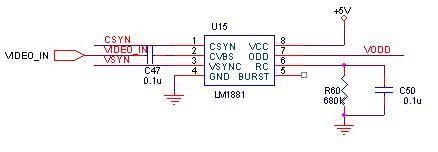

最常用的当然是LM1881的电路，简单得很，两个RC器件设定场同步时间就OK了，效果也很好。

不过LM1881还有一个特点，就是贵。刚用它时，8元，现在好象也还要4～5元，替代的好像价格也差不多，打劫啊！给别人设计的电路，绝对用它，自己的电路，可不大敢用。

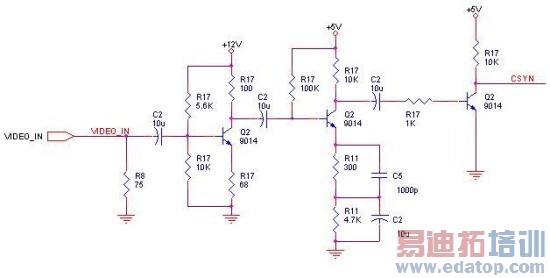

用分离电路应该是可以设计的，最开始电视机不就是全晶体管的吗？自己设计的第一个用分离电路实现的，是N年的事了，器件还全是插脚的。记得当时找了十几本教科书、专著、电路图集，还专门上了两次图书馆，就是找不到可以用的电路，后来是在一本70年代末出版的书中找到一个电路，不过用的是负电源，自己按原理改成正电源用，就是这个样子：

够麻烦的，两个电源，先反相，再按电容放电时间长短的原则，C2保持的电压使三极管Q2只在同步到来时导通，后面还要一级放大才出来TTL电平，不过工作得很好。这个电路当时是用OrCAD SDT3.34画的，文件现在都转换不过来了，只能重新画一次。

再一次设计同步分离电路时已经进入了全面SMD的年代，再去找了一大堆书，这回还在期刊网上Down了不少论文，不过还是没有发现直接可以用的电路，又是一堆知识垃圾。后来想到老的东芝两片机电视，TA7680/TA7698的原理介绍中，有类似的电路，拿过来变换一下，换N管为P管，做出了新的同步分离电路：

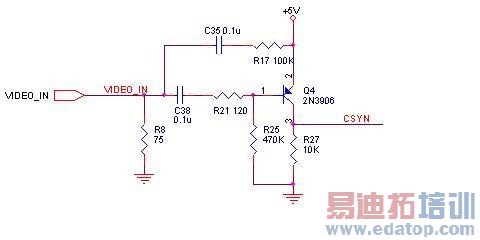

这个电路简单多了，工作得也不错。不过后来对它很不满意，一是电解电容C2、二极管D1体积太大，二是没有隔离，简单移到其他电路上用不放心。再一次设计这个电路时，在这个电路的基础上摸来摸去，改成一个比较简单的电路：

原理都相同，用比较大的电容两端积累的直流电压，分离相对直流电平点变化较大的同步头。这个电路大胆用104电容代替电解电容，也工作得很好，体积大大减小了，不过后来发现负载变化较大时不够稳定，CSYN输出有杂波。这里最需要调整的是偏置电阻R25。最后应用中，要么后面加一级三极管放大，对信号整形，排除未到TTL电平的杂波；要么前面加一级射随，隔离负载变化的影响。
