基于GPRS的县级配电网自动化系统研究

摘要: 城乡配电网的自动化系统建设一直是电力系统着力解决的难点问题之一， 文章对配电网自动化系统的设计进行了探讨， 采用了GPRS 通信方式设计了县级配电网自动化系统， 给出了完整的系统层次架构和组网方式， 并对配电网自动化实施过程中的具体问题进行了分析， 便于进一步提高GPRS 通信方式在配电网自动化系统中的应用。

随着电力市场的迅速发展， 用户对用电提出了更高的要求。而供电的可靠性和电能质量是电力系统两大考核指标。配网系统自动化是利用现代电子技术、通信技术、计算机技术及网络技术， 将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成， 构成完整的自动化系统， 实现配电系统正常运行及事故情况的监测、保护、控制、用电和配电管理的现代化。实施配电系统自动化的目的是提高供电可靠性、提高供电质量、提高服务质量、提高企业的经济效益和提高管理水平， 使供电企业和用户双方受益。本论文将主要针对县级配电网自动化系统的实施， 采用GPRS 技术实现配电网的自动化系统设计， 以此和同行分享。

1  基于GPRS的配电网自动化系统设计

1. 1  系统层次架构

配电网自动化系统易采用分层分布式， 一般情况为: 配电主站层、配电终端层， 如果有开闭所供电， 可以在主站和终端之间设置配电子站用于数据转发。采用这种分层结构， 有效减轻了配电主站的负荷， 提高了系统效率， 使我们可以合理构筑系统的通讯拓扑结构， 从而节省通讯资源并提高利用率。图1 为本系统的层次示意图。

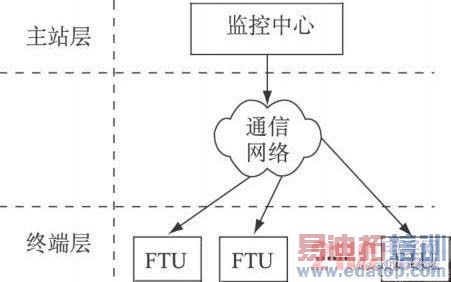

图1  配电网自动化系统层次架构示意图

1. 2  系统组网方式

本系统的通信网络是GPRS 网络和Inter net 网络， 这样监控中心与远端监控装置FTU 上GPRS 模块之间的数据传输有两种方式。一种是监控中心通过移动公司专线有线方式或是GPRS Modem 无线方式接入GPRS 网络， 实现监控中心与远端监控装置FTU之间的GPRS 网内数据传输; 另一种是由监控中心通过固定IP 或者动态IP 的方式接入Internet 网络， 由于中国移动GPRS 网络通过CMNet 网关与Inter net网络互连， 这样远端监控装置FT U 上GPRS 模块也可以接入Internet 网络， 实现双方之间的数据通信。

本系统采用的是监控中心以固定IP 地址接入Internet 网的方式， 每次通信的建立是远程GPRS 数据终端接入基站， 连至GPRS 网络， 由GGSN 网关汇集，经过移动公司内部防火墙、路由器和Internet 网向固定的IP 地址发起连接， 也就是说远程GPRS 数据终端每次按固定IP 地址登陆监控中心与之建立通信， 实现数据的传输， 系统的组网方案如图2 所示。GPRS 网络与互联网络是互相连接的， FT U 终端与监控中心的数据传输是一种透明传输， 数据传输之间的底层协议被屏蔽了。一旦数据终端与监控中心连接上， 就 永远在线!， 采用的是GPRS 网络与互联网的一种虚拟连接的技术， 这样只有当双方之间有数据传输时按流量收费， 经济实惠。

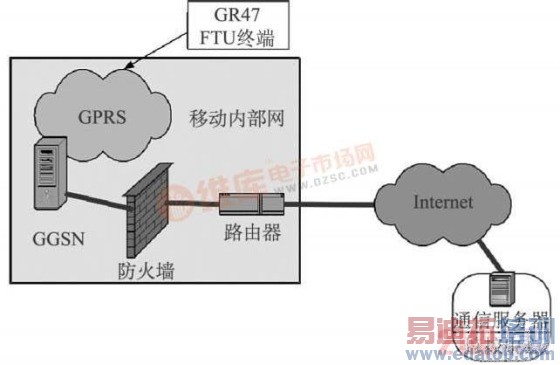

图2  配电网自动化系统组网结构示意图 来源：维库开发网
