适用于语音通信和数据通信的新型电源系统

如今新型广播设备系统向着融合多媒体，语音通信和数据通信的方向飞速发展。因此在设计该类新型系统(例如高清晰度视频交换系统与多功能视频格式转换器)时，除了要仔细挑选适当的信号路径芯片，也要选择合适的电源管理方案。毫无疑问，好的电源管理方案可以提高信号路径的性能。由于多媒体，语音通信和数据通信等广播视频提供了综合的信号路径应用解决方案而其产品具有先进性能，例如，在传送距离较长时，信号仍可保持清晰而功耗也较少，信号抖动较少，而且封装小巧，因此只占用很少的电路板面积。于是相应的对其数字电路应提供优化的电源方案就成为是专业视频广播设备系统的基础。

1  为数字电路提供优化的电源方案的理念

信号是整个广播视频应用的主要元素。当模拟信号转为数字信号时，必须确保整个信号转换过程准确无误。一般来说，数字音/视频信号都由DSP或专用SoC负责处理。此外，也可能用到FPGA、存储器及其他数字电路。

由于整个数据处理过程功耗很大，因此必须周密考虑选择数字供电电源。挑选产品时要考虑系统是否有DSP、FPGA、微处理器或存储器?是否带有散热管理IC以简化复杂电子系统的设计？系统设计按甚么性能进行优化等，然后再根据优化性能将决定采用何种方案。

为此，在优化的电源方案设计时要考虑五个因素：即效率、方案大小、易用性、性能及散热性。效率是应用同步开关稳压器与多输出稳压器；方案大小是指线性稳压器、开关电容器稳压器、高集成度开关稳压器及多输出稳压器；而易用性是指线性稳压器、SIMPLESWITCHER与高集成度开关稳压器；性能是指大电流控制器、高集成度开关稳压器与多输出稳压器；散热性是指散热管理IC。

其效率、方案大小、易用性、性能及散热性五个因素中重要的是系统规定的技术参数，它们分别是输入电压与最大输出电流及输出通道。而输入电压应有VIN<7V与7VIN<25V及VIN<25V等三个指标；而最大输出电流应有<1A与<3A及>10A等三个指标；而输出通道应有单输出与多输出等二个指标。

2  为数字电路提供优化的电源芯片例举

2.1具有I2C兼容控制接口的高集成度电源管理器件(带双通道大电流降压稳压器及双通道线性稳压器)的LP3906型芯片.

主要特征：与高级应用处理器及FPGA芯片兼容,有两个LDO可为处理器内核及I/O口供电以及可独立控制芯片功能及设定的高速串行接口,其内部有高精度电压参考电路与过热保护及过电流保护技术,并可可利用软件设定参数. LP3906型芯片外形小尺寸5 x 4 x 0．8 mm LLP-24封装.

相关应用：可在FPGA及数字信号处理器核心的供电系统与应用处理器与外围设备I/O口等装置上供电。

2.2 宽输入电压范围的2A、500kHz双输出降压稳压器的LM26400Y型芯片

主要特征：输入电压范围与电流输出分别为3V至20V和两个2A输出，而输出电压可调低至0.6V，有内部补偿与内置启动二极管和500 kHz的PWM开关频率,可应用独立的使能引脚与独立的软启动引脚,独特的频率回折防护功能,是75 mΩ的NMOS开关。同样具有过电流保护与过热停机功能，为有eTSSOP-16及LLPl6两种封装。图1为由LM26400Y型芯片引脚功能与应用连接的电源示意图。

图1为由LM26400Y型芯片引脚功能与应用连接的电源示意图

相关应用：可在DTV—LCD、机顶盒、XDSL终端与汽车电子、电脑外围设备、工业控制及负载点等装置上供电。

3  散热管理IC简化了当今要求复杂电子系统的设计、制造和维护

在当今日益复杂的许多电子系统中，通过分布于整个系统的许多分立传感器来监测和控制温度、电压和风扇转速,从而不利于对系统设计、制造和维护。

ADT7462是一种灵活的系统监测IC，适用于多种应用。它能够监测温度和电压，控制设备风扇转速，并且它带有数字引脚、报警输入和输出，采用32引脚LFCSP小型封装提供上述全部功能。

除了监测环境温度，该芯片还能监测三个远程位置的温度。使用这种温度信息，ADT7462可以监测四台风扇以控制和调节温度。增强的声学特性和动态TMIN特性为声音敏感的应用保证风扇非常安静地运转。该芯片可以监测多达8台风扇的转速，当风扇停机或转速下降到预置转速下限时提供报警输出指示。

ADT7462还集成了其它一些功能以简化设计，无需折衷电池功耗。它能够监测多达13路电压，包括一个专用VBATT输入以监测纽扣电池，而无需耗费电池本身的电能。外壳干扰输入可以用来监测系统外壳是否受到干扰，甚至关机系统。

主要特征：

1个本地和3个远端温度通道,有远端通道串联电阻补偿及多达4个PWM风扇驱动输出，可支持高频和低频PWM输出,又有多达8通道TACH输入与自动风扇转速控制环路,可监测3线和4线风扇的转速与监测多达13个电压输入及监测多达7个电压识别码(VID) 输入,并包括动态TMIN控制与外壳干扰检测,可双向复位。工作电压为3．3 V和5 V, 扩展温度范围为-40℃一十125℃.尤其独特的是它与SMBus 1.1和SMBus 1.0总线兼容。图2为ADT7462引脚功能与外部装置连接电源功能示意图。

图2为ADT7462引脚功能与外部装置连接电源功能示意图

应用：可在服务器和个人计算机、医学图像处理和诊断设备、通信设备及测试设备和测量仪器上使用。

4  LM26400Y稳压器为多重电轨系统供电应用举例

现今典型的电子系统均设有多条直流电压轨由负载点稳压器来供电。供应这些稳压器的输入电轨可以是交流电适配器、中间总线、电池又或是一个USB电源轨。通常，最好是能找到一个电源解决方案能够处理相对比较宽阔的输入范围，有一定的集成度和简单易用。LM26400Y双重降压开关稳压器便是针对这种应用而设计。它不单拥有3V至20V的宽阔输入电压范围，并且具备90％的保证最高工作周期，因此能够处理各式各样的降压转换工作。LM26400Y器件内部综合有一个功率场效应管和一个内部环路补偿，其两种封装TSSOP和LLP均提供有一个外露垫，能够让热量从电路片散发出去电路板。

4.1可提高灵活性的功能特色

图3是LM26400Y稳压器的简化方块图，该器件特设有独立的软起动启动脚和内部的自举二极管。稳压器的时序可由在不同的速率下触发软起动接脚而控制。对于一些没有自举偏置的系统，器件中的集成式自举二极管则可简化设计。两条通道之间的切换频率均同样是500 KHz，但相位差为180度，以便削减输入电容内的交流电流。

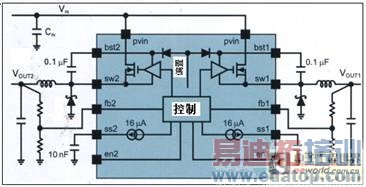

图3 LM26400Y稳压器的简化图 来源：电子工程世界网
