数据中心综合布线的标记系统

综合布线系统通常利用标签来进行管理。标签的类型分为三种。

-粘贴型:背面为不干胶的标签纸，可以直接贴到各种设备的表面。

-插入型:通常是硬纸片，由安装人员在需要时取下来使用。

-特殊型:用于特殊场合的标签，如条形码、标签牌等。

综合布线系统使用三种标记:电缆标记、场标记和插入标记。

1.电缆标记

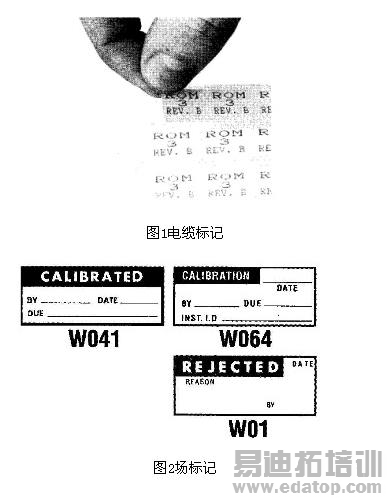

电缆标记(如图1所示)主要用于交接硬件安装之前电缆的起始点和终止点。电缆标记由背面为不干胶的白色材料制成，可以直接贴到各种表面上，其尺寸和形状根据需要而定。在交接场安装和做标记之前利用这些电缆标记来辨别电线的源发地和目的地。

2.场标记

场标记(如图2所示)用于设备间和远程通信(卫星)接线间中继线/辅助场及建筑物的分布场。场标记也是由背面为不干胶的材料制成的，可贴在设备间、配线问、二级交换间、中继线/辅助场和建筑物分布线场的平整表面上。

3.插入标记

插入标记(如图3所示)用于设备间和二级接线间的管埋场，它是用颜色来标记端接电缆的起始点的。插入标记是硬纸片，可以插入到1.27cm×20.32cm的透明塑料夹中，这些塑料夹位于接线块上的两个水平齿条之间。每个标记都用色标来标明电缆的源发地，这些电缆端接于设备间和配线间的管理场。

图3插入标记

布线标记的设计方案以《商业建筑物电信基础结构管理标准》(TIA/EIA606标准)为依据。粘贴型标签、插入型标签均应符合UL969(H国保险商实验室，一个独立的、非赢利性质的产品安全实验和认证组织)中所规定的清晰、磨损、附着力及外露要求。某些信息可以预先印刷在标记位置上，而某些信息由安装人员填写。如果设计人员希望有空白标记，也可以订购空白标记带。

标记是综合布线系统中很重要的一部分，应根据不同的应用场合和连接方法分别选用不同的标记万式。其中，插入方式最为常见。
