一种多功能开关电源设计
录入：edatop.com 点击：
通过单片机I/O引脚对继电器的控制,实现反馈减法器输入的选择,从而实现电路恒压/恒流的切换控制。
性能测试结果及分析

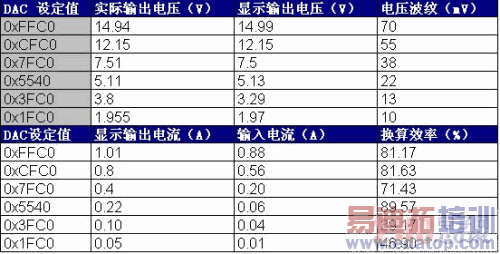

本系统的升、降压性能及恒流输出性能测试数据如表1、2、3所示。
表1 降压电路测试数据
表2 升压电路测试数据
表3 恒流电路测试数据
由于调试测试时使用的直流稳压电源自带的输出电流测量功能精度较低,在小电流情况下测量显示误差较大,因此低电压输出的效率很有可能是不真实的,有待更精确的测试。
实际输出电压用万用表测量,输入电流采用HH1710测试,电压纹波用示波器交流档观察。
其中输入电压根据变压器次级线圈带负载后实地测量,取21 VDC。
测试条件：负载10W,测试数据为负载电阻上电压换算得出。
结语
经过硬件电路设计分析、软件流程分析和实际测试,本开关电源达到了设计要求并超出扩展要求的指标。如果对一些细节问题进一步改进,本电源还具有成为实用设备的潜力,例如增加一路输出,或者增加正负双电源同步可调等。
作者：北京工业大学 电控学院 李磊 李勇 雷飞 来源：电子设计工程
