通信设备几种常见内置电源解决方案

录入:edatop.com     点击:

2).分布式供电的电源解决方案

分布式供电的电源解决方案是现在大部分通信设备所用的方案,下面介绍两种结构.

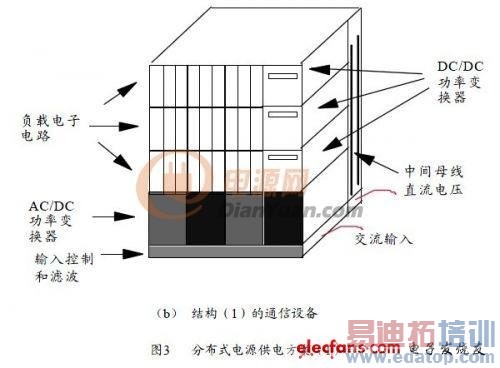

基本结构(1):AC/DC变换器系统+DC/DC变换器系统

通信设备几种常见内置电源解决方案

通信设备几种常见内置电源解决方案

这种结构是一种两级结构,第一级的AC/DC多为n+1个AC/DC模块组成的小系统;其输出是中间的直流母线(一般为-48V),当系统的可靠性要求很高时,在中间母线上也可挂接电池.第二级是一个DC/DC系统,它既可以用定制的多输出电源模块来实现,也可以用

各种标准的DC/DC模块来实现,如半砖,1/4砖甚至1/8砖等模块,后面的负载直接有DC/DC系统供电.其特征是:1:可靠性较高;2:热管理比集中式容易;3:大的负载需远端补偿,等等.

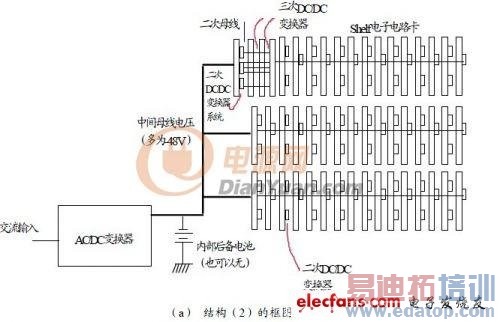

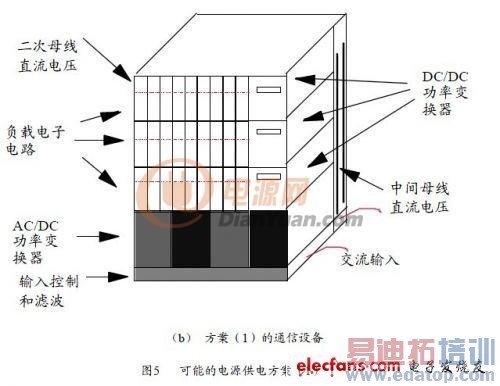

基本结构(2):AC/DC变换器系统+板上DC/DC变换器+DC/DC变换器系统+三次DC/DC变换器交流输入

通信设备几种常见内置电源解决方案

通信设备几种常见内置电源解决方案

这种结构的第一级不变,仍为AC/DC小系统,其作用是输出中间直流母线电压(一般为-48V DC);所不同的是单板负载的供电实现,大部分单板采用板上DC/DC变换器供电,它们可以是标准的半砖和1/4砖甚至1/8砖DC/DC模块,也可以是一些非标准的小功率DC/DC模块;另一部分负载要求较高的单板则采用两级DC/DC来实现供电,前级DC/DC既可以是一个标准的DC/DC模块,也可以是由几个标准DC/DC模块组成的系统,类似于方案(1)中的DC/DC,区别是其输出也仅是一个中间母线(一般为12V与5V),它们给这些单板上的非隔离DC/DC变换器(或称三次DC/DC变换器)供电.这种供电方案中的DC/DC,大部分采用了标准的DC/DC电源模块及三次DC/DC变换器.其特征是:1:可靠性较高;2:热管理容易;3:不需远端补偿,4:电源产品将更标准化,等等. 来源:电源网
