通信设备几种常见内置电源解决方案

录入:edatop.com     点击:

1.引言

由于通信的迅速发展,导致其单板负载的变化非常快,主要体现在以下几个方面:

1:同一块单板上需要多种不同电压的供电电源,有的电源电压输出还要可以数字程控;

2:各种输出的供电电源均朝更低的电压,更大的电流,更高的精度,更快的负载变化方向发展;

3:同一单板上的不同负载,对它们的供电电源有开关机时序的要求;

4:进一步降低电源的高度、提高电源的功率密度以满足不断增长的单板功能密度要求,等等.随着单板负载对其供电电源要求的不断提高,这种电源的设计及相应电源解决方案的设计也变得更为复杂与多样化.本文通过介绍通信设备已有的电源解决方案(限于内置式),并结合上述单板负载的新要求,来规划下一代通信设备可能采用的各种电源解决方案,以供国内开关电源生产企业在规划自己的产品系列和市场策略时参考.

2.各种已有的电源解决方案介绍

已有的电源解决方案通常有AC-DC模块和DC-DC模块组合而成.这些AC-DC模块和DC-DC模块既有标准的,也有客户定制的,取决于所选择的电源解决方案.电源解决方案是开关电源产品发展方向的路标.了解通信商的电源解决方案并帮助他们设计最优的电源解决方案对电源的发展将是非常重要的.下面先介绍各种已有电源解决方案的框图和特点及相关评述.

1).集中式供电的电源解决方案

通信设备几种常见内置电源解决方案

通信设备几种常见内置电源解决方案

通信设备几种常见内置电源解决方案

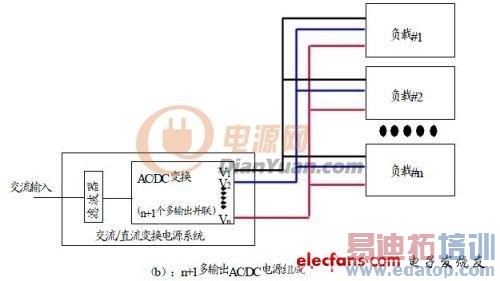

图1(a)是用单个AC-DC多输出变换器构成的,其特征为:1:材料成本低;2:多为定制产品,开发时间长,开发成本高;3:可靠性低;4:热管理困难;5:大的负载需远端补偿,等等.它是许多较小通信设备中所用的供电方案,这种AC/DC模块是目前许多中小型电源企业的主要产品.图1(b)是用(n+1)个AC-DC多输出变换器构成的系统

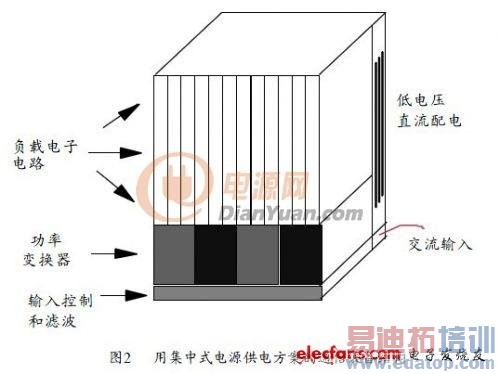

其特征为:1:可靠性较高;2:可用相对标准的电源模块实现,研制成本降低;3:材料成本比方案(a)高;4:热管理困难;5:大的负载需远端补偿,等等.其典型例子有数据通信中用CPCI150,CPCI350等构成的4输出AC/DC系统.图1(c)是用几个不同的AC-DC多输出变换器构成的系统,其特征为:1:可靠性低;2:通常尽量采用已有的电源模块,但无冗余功能;3:材料成本介于方案(a)和方案(b)之间;4:热管理困难;5:大的负载需远端补偿,等等.这类内置集中式供电电源的通信设备结构见图2所示.一般在设备的低部接图1中所示的AC/DC供电系统,后面是低电压的直流配电,向各单板上的负载供电.

通信设备几种常见内置电源解决方案 来源:电源网
