基于ARM9的视频监控终端的设计与实现

RTP 协议为传输层协议， RFC 在对RTP 的定义过程中并没有对其底层协议进行定制。 RT P 不提供网络连接， 在使用中通常需要与U DP 等其他协议配合。 RTP 协议使用U DP 的端*并将RT P 执行程序写在U DP 的上层， 它可以看成是传输层的上层子层。 RTP 信息包中封装了编码后的视频数据， 每个RTP 信息包被封装在UDP 信息段中， 然后再封装在IP 数据包中以备网络传输。 图3 给出了RTP/RTCP 在协议栈中的位置。

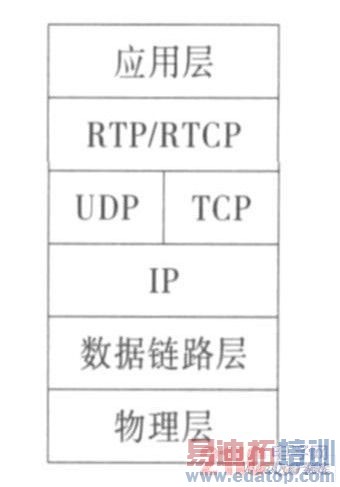

图3 RT P/ RPTCP 在协议栈中的位置

在实际开发过程中， RTP 执行程序被看做是应用程序的一部分， 被集成到应用程序当中。 在发送端， 首先创建RT P 会话， 在创建RTP 信息包的应用程序中写入执行RTP 协议的程序， 然后应用程序将RTP 信息包发送到UDP 的套接接口。 同样， 在接收端，RTP 信息包通过UDP 套接接口输入到应用程序， 并将执行RT P 协议的程序写入到从RTP 信息包中抽出媒体数据的应用程序。

3  结论

文中设计了一种基于ARM9 架构S3C2410 的嵌入式的视频监控系统。 完成了视频图像的采集、编码压缩、传输等功能。 它不仅具有抗干扰能力强， 适合远距离传输， 能够加密， 充分利用现有网络资源等诸多优点， 而且可移植性强、低功耗、成本低、易于安装、使用方便和便于维护等优点， 并且采用软件实现其主要功能， 有利于系统的二次开发及升级， 其应用范围和前景将非常广阔。
