2.2 ZigBee终端设备

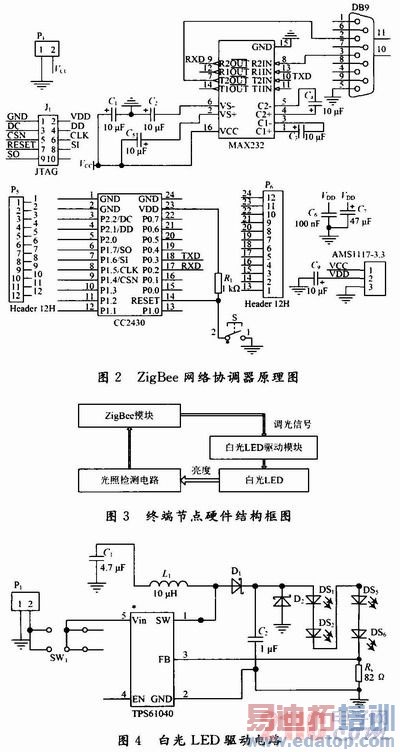

终端设备硬件结构框图如图3所示。
工作过程如下:将光照检测电路获得的电压信号送给CC2430芯片的A/D转换接口,经过内部编程,通过调节PWM波的占空比来调节白光LED驱动芯片TPS61040输入控制端EN的控制信号,使驱动白光LED灯发光的电流稳定在所需光强。
光敏电阻是一种经济可靠的光电转换器件,利用它的光导效应,当光线照在光敏电阻上时,电阻阻值下降。系统设计采用MG41型光敏电阻。
系统采用恒流驱动电路,使用TI公司的TPS61040芯片。TPS61040开关频率高达500 Hz,由于芯片内部与SW引脚相连的MOSFET是一个低电阻集成电源FET,它有助于实现极高的效率。本文设计的TPS61040白光LED驱动电路如图4所示。该电路可以实现负载断开、过电压保护、PWM调光等功能。
3 系统下位机软件设计
3.1 网络协调器节点设计

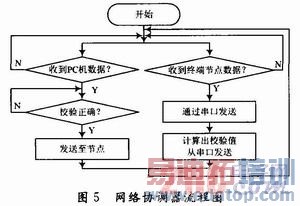

本系统的网络协调器有两个任务,一个是与PC机进行通信,互相传送数据;另一个是与其他终端设备进行ZigBee通信,其软件流程图如图5所示。
3.2 终端设备节点设计
终端设备的软件设计包括A/D转换、定时计数器等,其中最主要的是控制光强PWM波占空比设计。
