基于ZigBee技术的智能调光系统

能源危机正在威胁着人类，要想可持续发展，节能环保势在必行。一直以来，千家万户的照明灯都是用白炽灯和荧光灯，但是它们的发光效率低，造成了大量的电能浪费。白光LED照明灯的出现，解决了原有灯具发光效率低等缺点，但是，在外界不是特别暗的时候，如果将室内的白光LED灯全部打开，又会造成不必要的电能浪费。因此，本文提出了一种可以根据外界自然光强度变化而自动调整白光LED灯亮度的智能照明系统，并且可通过ZigBee网络进行本地无线开灯或关灯，不仅省时省力、无额外的无线通信费用，而且通过以太网，还可以实现远程监控。

1 整体设计方案

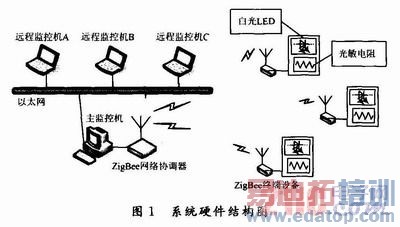

智能调光系统主要为教室、大型办公场所等建筑而设计，因此，以某个教学楼为例，讲述了方案整体设计思路，系统硬件结构图如图1所示。该系统由远程监控机、主监控机、ZigBee网络协调器、ZigBee终端设备、白光LED和光照传感器等部分组成。

工作过程如下：

ZigBee网络协调器组建网络成功后，将ZigBee终端设备加入网络。光敏电阻对室内工作面上的光照强度进行光强采集，将采集的实时光强信号传送给ZigBee终端设备，对检测值和给定值进行对比，调节输出的PWM波占空比，即可调节自光LED的光强；同时，ZigBee终端设备将刚采集的光强信号传送给ZigBee网络协调器，网络协调器通过串口将数据传送给主监控机进行显示；同时，在主监控机上点击一键开灯或一键关灯，可以通过ZigBee网络打开白光LED灯或将其关闭。另外，通过以太网，异地的远程监控机也可以对室内照明灯进行控制、监视。

2 系统硬件部分

2．1 ZigBee网络协调器

系统的硬件核心是CC2430芯片，ZigBee网络协调器和终端节点均由CC2430芯片构成。它是一个真正的系统芯片(SoC)COMS解决方案，可以满足ZigBee为基础的2．4 GHz ISM波段应用，且成本低，功耗小。它包括1个高性能的2．4 GHz直接序列扩频射频收发器核心和1个工业级小巧高效的8051控制器，芯片上集成了ZigBee射频(RF)前端、内存和微控制器。

ZigBee网络协调器负责ZigBee网络的建立、节点的管理等任务，需要对接收的数据进行处理，以及通过RS 232串口与PC机连接通信。

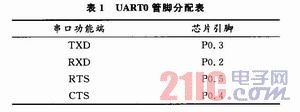

本系统选择CC2430的UART0作为串口通信接口，其对应的管脚如表1所示。

为了使系统稳定工作，CC2430芯片要求供电电压为3．3 V。为此设计了一种基于AMS1117-3．3的稳压电路，将5 V左右的电压稳定在3．3 V。

CC2430与PC机之间可以通过RS 232通信协议，选用MAX232芯片实现串口电平转换功能。ZigBee网络协调器原理图如图2所示。
