基于PCI ExPress总线传输的视频采集系统方案

根据PCB布线，Cstray通常为2～3pF，ADV7188器件管脚到电源地的电容值Cpg为4 pF，石英晶体谐振器的负载电容Cload为15 pF。由C1= C2=2(Cload-Cstray)-Cpg可计算出C1和C2的电容值为24 pF，按照E12系列的优选值，选取电容值为22pF。

设计中利用ADV7188的下电模式，当此片没有模拟视频输入或不需工作时，将其下电，其功耗将由工作时的0．6 W降到1 mW左右，能极大地减少系统待机功耗。

3．1．3 视频采集电路的配置

在FPGA内设计I2C总线控制器，配置为和视频解码器I2C接口时钟一致的接口总线。通过FPGA上电配置，达到对FPGA内的FIFO初始化，初始化数据为视频采集电路的配置数据，配置数据见表1。

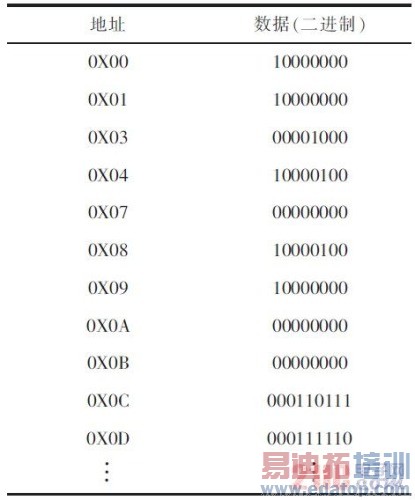

表1 配置数据

3．2 FPGA

3．2．1 FPGA器件选型

FPGA型号的选择主要基于以下方面考虑：具有PCIExpress总线；通道不低于x8；具有嵌入式微处理器；合适的I/O管脚数和资源，支持所需的电平标准；具有较低的功耗；合适的性价比。

因此，选择Xilinx公司的Virtex-5系列的XC5VFX3-0T，封装为FF665 PCI Express总线；具有PowerPC440嵌入微处理器。配置芯片选用容量为1 GB的CF卡。

3．2．2 FPGA的性能和资源

1)时钟资源32条全局时钟总线，对整个器件上的所有资源进行时钟控制，且可以驱动逻辑信号；

2)时钟管理技术 时钟去歪斜、频率合成、相移和动态重配置等功能；

3)锁相环作为广谱频率的频率合成器，并且与CMT的DCM配合作为外部或内部时钟的抖动滤波器；

4)BLOCK RAM 2 448 Kb，可配置为RAM、双口RAM和FIFO等，且其内容能够初始化；

5)可配置逻辑块 实现组合逻辑和时序逻辑的主要资源；

6)SelectIO资源 可支持种类繁多的标准接口。包括输出强度和斜率的可编程控制以及实现数控阻抗的片上终端；

7)SelectIO逻辑资源 包括组合输入/输出、三态输出控制、寄存输入/输出、寄存三态输出控制、DDR输入/输出和DDR输出三态控制；

8)高级SelectIO逻辑资源 输入串并转换和输出并串转换；

9)DSP逻辑片 64个550 MHz DSP48E slice，每个DP48E包括1个28x18的乘法器、1个加法器和1个累加器。利用XILINX ISE的FPGA Edit也可观察FPGA的内部结构。

3．3 数据缓存

由于PCI Express的总线波特率为2．5 Gbps，远大于1路采集后的数字视频信号。当视频数据经并行总线传入FPGA内，通过配置为异步输入输出的FIFO进行数据缓存，提高总线使用效率。如果PCI Express总线为×1通道，PAL制式视频转换为常用的8位4：2：0的YUV格式数字视频，按照PCIExpress总线传输有效数据1．62 Gb/s计算，理论上可以传输36路。

3．4 FCI Express接口实现

利用具有PCI Express的FPGA来设计，选用Xilinx公司的Virtex-5 LXT系列的FPGA，利用其内的PCI Express IP核进行设计，完成功能如下：用户接口的本地链路成帧接口；64位数据总线宽度与3位提醒总线；包化接口，带用于标记包的帧起始(SOF)和帧结束(EOF)；传输和接收方向用户接口的包中断特性；帧错误检测支持；多通道配置支持：×1、×2、×4和×8；这里通道配置为×1；每通道1．62 Gb/s或更高的吞吐量；利用集成端点模块中的自动协商功能，可以在某些通道不能工作时使设计使用较低的带宽；物理层中使用的8B/10B解码和解码。此方案虽开发难度大、周期长，但具有外电路围简单，硬件成本低，设计灵活、集成度高且易升级等特点。其接口电路如图3所示。

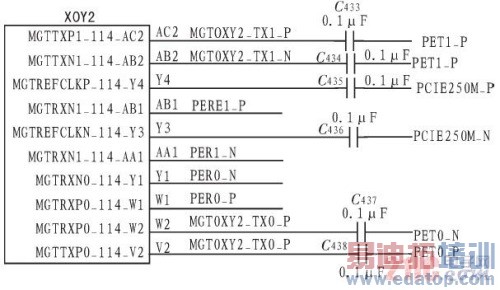

图3 PCI Express接口电路 来源：维库开发网
