陀螺仪数字可调式测试电源方案设计

2)晶振选择 该电源采用3.84 MHz的高精度温度补偿石英晶体振荡器，其技术指标如表1所示，各技术指标满足该电源对频率信号的要求。

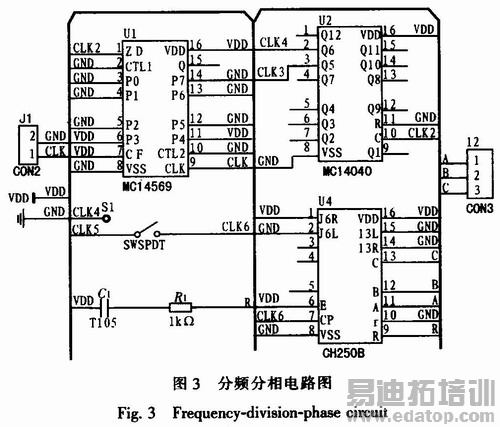

3)分频、分相电路 分频电路采用双4位可编程计数器MCl4569及12状态二进制计数器MCl4040的组合电路实现;分相电路采用环形脉冲分配器CH250B，如图3所示。

通过设定双4位可编程计数器MCl4569的P7～PO引脚，将晶振输出的3.84MHz频率信号分频20倍，输出192 kHz脉冲频率信号，该信号占空比为5%。将192 kHz脉冲频率信号通过12状态二进制计数器MCl4040，在Q5引脚输出占空比为50%的6 kHz频率信号，在Q6引脚输出占空比为50%的3 kHz在频率信号。通过2选1开关，在6 kHz和3 kHz选择一种频率信号，并将所选择的信号连接至环形脉冲分配器CH250B。设置CH250B为单6拍工作方式，在其A、B、C3个引脚上输出3路1 kHz或500Hz频率信号，该信号占空比为50%，两两之间的相位差为120°。

通过该电路输出的三相频率信号，频率稳定性好、抗干扰能力强、相位精确，满足电源对频率信号的要求。

作者：夏红梅，金云翔，夏俊杰 海军工程大学   来源：电子设计工程
