陀螺仪数字可调式测试电源方案设计

陀螺电机是惯性器件陀螺仪的主要构成部分，而陀螺仪是惯性导航系统的核心元件，广泛运用于舰船导航和各种武器系统中。陀螺电机的性能好坏，将直接影响陀螺仪的性能以及整个惯导系统的导航精度，因此，对于陀螺电机供电电源的设计显得十分重要，其电压、频率稳定度等都直接影响电机的工作精度。

为了模拟实际装备中陀螺电机升压启动、降压工作的启动方式，以及在不同电源频率和电压下对陀螺电机的工作性能进行测试分析，本文在普通三相方波电源的基础上，设计了一种陀螺电机专用数字可调式测试电源，并通过测试实验进行了实用性及可靠性验证。

1 主要技术指标

1)输入电源：交流220 V±20%，50 Hz;

2)输出电源：三相方波，0～120 V可调(电压);1 KHz/500 Hz(频率);频率稳定度小于0.1 Hz相位差为120°±0.5°。

2 方案设计

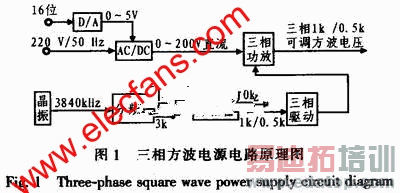

图l为三相方波电源电路原理图。其中，220 V/50Hz交流电为该电源提供能量，通过AC/DC变换，输出最高达200V的直流电平;16位并行信号是来自于计算机产生的控制信号，为AC/DC变换提供参考电压，控制输出直流电压大小。电路的频率是通过温补晶振产生3.84 MHz的信号，将此频率信号先后分别进行分频、分相、驱动，以控制开关功率器件的导通和关断。该电源最终输出的信号是三相1 kHz/500 Hz、电压幅值在0～150 V内线性可调的方波信号。

3 电路设计

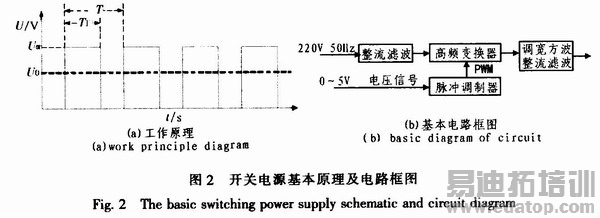

1)AC/DC变换 AC/DC变换器采用FDPS开关电源。该开关电源基本工作原理及基本电路框图如图2所示。

对于图2(a)中的单极性矩形脉冲，其直流电压平均值取决于矩形脉冲的宽度，脉冲越宽，其直流电压平均值也越高。其中

。当Um和T均不变时，输出直流电压平均值与矩形脉冲宽度成正比。因此，通过调节PWM脉冲宽度调节输出直流电压的大小。

图2(b)所示开关电源基本电路框图就是基于此原理，通过0～5 V直流电压信号调整PWM波脉冲宽度的大小，进而调节开关电源输出直流电压的大小。

在该三相方波电源中，所采用的开关电源有2个输入，1个输出。一个输入为220 V/50 Hz交流电;另一个输入为0～5 V的直流电压信号，其作用是调节PWM脉冲宽度，从而进一步调节开关电源的输出直流电压。

作者：夏红梅，金云翔，夏俊杰 海军工程大学   来源：电子设计工程
