基于复位芯片MAX6383的可调滞后的微处理器

摘要：简单的电路可调整，否则固定滞后(上升和下降之间的阈值电压VCC上的差异)是管理着一个3针微处理器复位IC的工作。

基于微处理器的系统往往包括许多可用的3针微处理器复位芯片之一。这些设备监控单电源轨，并提供了响应系统复位信号，欠压条件。通常表现出这种芯片的固定滞后(上升和下降之间的阈值电压VCC上的差异)，但一个简单的电路(图1)可让您调整的电压差。

图1。在这个电路中，相对湿度和RP值让你决定调整滞后复位时序。

如上所述1.0V的VIN的上升，低电平有效复位输出低电平表明，输入电压低于阈值的监测。电流从VIN通过反相内部MOSFET驱动器，并通过RH至地面，制定一项全面湿度偏移电压。由于内部参考电压是指接地，偏移电压VCC的上升增加了门槛。在新崛起的阈值可以计算如下

当VIN上升越过这个门槛，仍然是它上面的复位超时，低有效复位去断言和电流通过相对湿度下降，使VCC的门槛，转回到正常水平。

考虑与3.08V阈值和10kΩ的上拉电阻器(RP)的一个微处理器复位IC(MAX6383XR31D1)。如果你想上升阈值的3.18V(100mV的滞后)，解决对RH(忽略电源电流和有限上MOSFET的输出驱动电阻)，并获得324.68Ω上述方程。在标准的1%的电阻值是324Ω最接近。

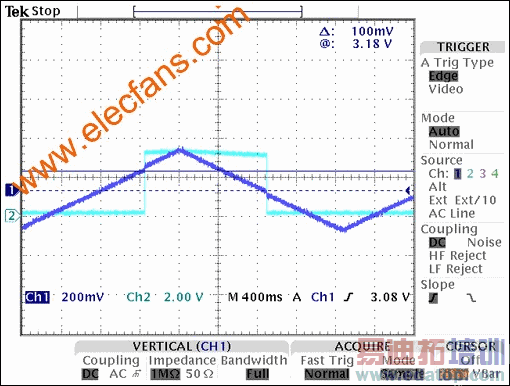

示波器照片(图2)显示电路的操作。测量的阈值3.1984V上升和下降的门槛是3.0891V，生产滞后109.3mV。该9.3mV差异(相对于在100mV的计算值)主要是由于MOSFET的导通电阻，电源进入设备电流，电阻公差。

图2。从图1电路显示100mV的滞后，这些波形。也就是说，在这VCC的电压之差(CH1)的相交的低电平复位(CH2)的上升沿和下降沿是100mV的。

请注意，相对湿度增加了有源低有效复位输出音量(逻辑，低输出电压)的滞后电压。在这种情况下，第一个措施的127mV最大。因此，你应该检查，以确保连接到低电平复位可以容忍较高的音量的电路。
