漏极电压及电流的测量技巧

我们将以12 W 通用输入恒压适配器为例进行讲解，该适配器使用TinySwitch®-III 器件设计而成。

所需设备

要完成本课程，您需要准备好一个功能完备的电源和一组标准测试设备。与电力电子装置配合使用的标准测试设备组，应包括一个电流探针。该电流探针通常并不是一件标准实验室设备，因此其费用似乎无需或难以判断。不过，测量电源中的电流波形对于查找故障和验证设计来说，都是非常关键的。因此，使用电流探针可以节省大量的开发时间，极大改进设计质量。

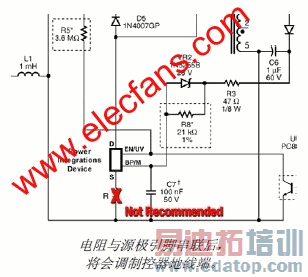

没有电流探针可用时，您可能会试着将一个电阻与源极引脚进行串联，通过监测电阻压降来测量漏极电流。但是，我们不建议您这样做，因为电阻将会调制控制器地线端，影响器件的正常工作。购买电流探针时必须考虑两大因素，即所需电流额定值的大小以及需要的是交流探针还是直流探针。选取的电流额定值应略大于您要在设计中测量的峰值电流。例如，在RDR-91 所介绍的12 W 设计中，次级侧的峰值电流将大约为4 安培。因此，您可以使用额定

峰值电流为50 安培的标准电流探针，来测量本设计中的大部分电流波形。不过，在测量启动时的峰值浪涌电流或在更高功率的设计中进行测量时，可能需要选择额定值更高的电流探针，以取得准确结果。

直流探针与交流探针比较

直流电流探针是使用霍尔效应传感器来测量交流及直流电流的有源器件。它们需要使用一个相匹配的探针放大器，它可以是独立单元，但新型示波器通常都是内置的。交流电流探针是简单的电流变压器，不需要探针放大器，但它们无法测量直流电流的大小。直流电流探针更适合于电力电子装置，因为它们具有更为广泛的测量应用。例如，直流电流探针可用于测量和分析负载，也可用于测量降压式转换器等其它拓扑结构中的电感电流。如果您不确定使用直流电流探针会给自己增加多少额外成本，则可选用交流电流探针，因为它可用于大约80%的典型电源测量，其中包括漏极电流波形的测量。交流电流探针的成本通常只有直流电流探针和放大器的一半。
