电源效率测量有妙招

本文将向大家介绍测量开关电源转换效率的两种不同方法。第一种方法使用一个瓦特表和两个万用表；第二种方法介绍在没有瓦特表的情况下如何进行测量，但不够精确。

所需设备

1. 一个可程控交流电源供应器或一个自耦变压器

2. 一个电子负载

3. 一个瓦特表和两个数字万用表（其中最好有一个高精度数字万用表，用来测量电流）或者四个数字万用表（其中，一个为真有效值、高精度万用表，用来测量输入电流；一个为高精度万用表，用来测量输出电流）

注释：在使用万用表时，您需要根据要测量的电压和电流值将万用表设置在合适的量程内，这一点非常重要。

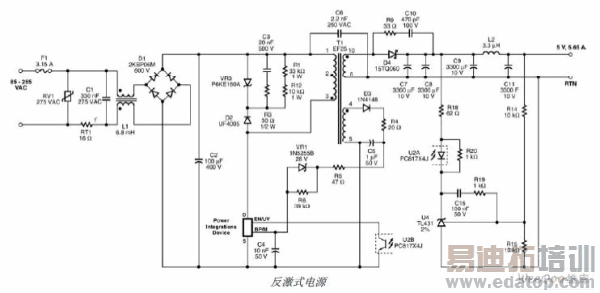

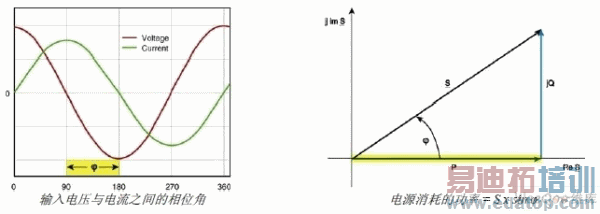

直流输出功率仅等于电压与电流的乘积，只需两个万用表即可测量出大小。我们将用一个高精度万用表来测量输出到负载的电流，用一个标准万用表来测量电源的输出电压。由于交流系统中电压与电流之间存在相位角，因此不能简单地将RMS 输入电压与RMS 输入电流相乘来计算输入功率。只有电源消耗的有功功率(P)才是必须考虑的。而返回到电源的无功功率Q，则不应考虑进来。

瓦特表的优点是可以准确测量输入功率，原因在于它能自动校正功率因数。如果没有瓦特表，则可使用两个万用表来测量输入电压和电流。但这种替代性方法与使用瓦特表相比，测量结果的准确性不高，并且还需要对待测电源进行断路。

直接将电压表跨接到电路板输出端，并与电子负载连接。测量输出端电压时，会不计与负载相连的电缆上的压降。在有些应用中，比如手机充电器或笔记本电脑适配器中，必须计算电缆中的损耗，此时需要从负载测量输出电压。然后将高精度电流表与负载串联，测量输出电流。

交流接通注意事项

如果使用的器件采用开/关控制方案，在检测输入电压下快速装上电源，使输出达到满载，这时就可以测量出最差情况下的效率。不过，在大容量电容充电时，装上电源会产生非常大的浪涌电流。如果输入电流表设置为低量程，这会导致其中的保险丝熔断。

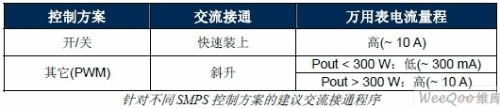

针对不同 SMPS控制方案的建议交流接通程序

如果采用四个万用表的方法，在低输入电压和最高负载下快速装上电源后，首先应测量电源的浪涌电流。然后查阅万用表的数据手册，确认它是否能够在高输入电压下承载如此高的峰值电流。对于所有其它控制方案，接通方法将不会影响效率的测量，建议在检测时缓慢调高交流电压，以便限制浪涌电流。

瓦特表方法

将瓦特表连接到电源输入端，将显示屏设置为平均模式，以便获得较稳定的读数。接通交流输入电压，将它缓慢调高到所需的检测电压。将您电源的负载增加到满载。然后关断电源，将它重新快速装回，继续完成测量。在本演示中，电源输出端仪表的测量结果为4.97 伏和4.005 安。电子负载的电压读数为4.48 伏。这是由于输出电缆和万用表电压检测元件上出现了490 mV 的压降，从而突现了测量电源输出端电压的重要性。因此，输出功率 = 4.97 V 4.005 A = 19.90 瓦。瓦特表读数显示输入功率为25.76 瓦。因此，电源效率 = 19.90 瓦/25.76 瓦 = 77.3%。
