基于MAX8570的OLED升压变压器电源偏置电路设计

录入:edatop.com     点击:

电容的选择

输出电容既能维持输出电压,也能平滑因MOSFET开关产生的纹波电压(在N沟道MOSFET导通时,由输出电容向负载供电)。因此,在保证足够带宽的前提下,应选择ESR(串联等效电阻)其ESL(串联等效电感)较小、耐压值较高的输出电容,例如X5R或X7R介质材料的陶瓷电容,在大多数应用电路设计中其容量可取1μF。

输入电容主要用于滤除电源中的纹波电压,建议采用X5R或X7R介质材料的陶瓷电容,其电容容量取值可在1-6.8μF之间选择。

在MX85701输出与FB之间增加一只反馈电容,可改善输出电压的稳定性,推荐使用一只47pF的陶瓷电容。

印刷线路板布局注意事项

MAX8570变换器的印刷线路板在布局时要注意以下几点:

(1)输入电容与输出电容应尽可能靠近芯片的相应管脚放置,以减小分布电容和分布电感的影响,提高抑制纹波电压的能力。

(2)反馈端的分压电阻R1、R2应靠近芯片放置,以保证分压点到FB引脚的走线最短。反馈信号要远离SW到LX支路之间的走线,以防止产生耦合噪声。

(3)电感应尽量接近SW和LX引脚,并确保主回路的走线短而粗,以减小对外辐射。

主动矩阵OLED电源偏置电路设计实例

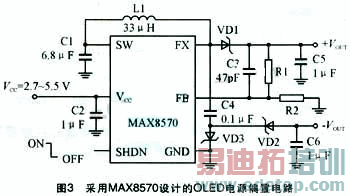

OLED分为主动矩阵(AMOLED)和被动矩阵OLED(PMOLED)主动矩阵OLED电源偏置电路除了向OLED提供正电压之外,还需要利用反相器提供负电压,采用MAX8570设计的OLED电源偏置电路如图3所示,该电路通过一个二极管和电容电荷泵可产生负输出电压,其电压副值比正输出电压的副值小一个正向二极管的压降,如果正输出端的负载很小或空载,则负输出电压会偏离其额定值,为了避免出现这样情况,设计时可选择阻值较低的反馈电阻(R1和R2)以确保输出数百微安的电流。

\

结束语

MAX8570芯片的集成度很高,且不需要外置MOSFET,这些特点大大简化了外围电路的设计,也为实现超薄OLED显示器的优化设计创造了有利条件,本文根据MAX8570芯片的特性和原理设计了一款OLED电源偏置电路,并给出了OLED电源偏置电路的设计方法,同时还对其PCB板的布局、布线进行了分析说明,及OLED电源偏置电路在数码相机中得到了较好的应用,而且变换效率高、性能稳定,工作可靠。

来源:电子元器件应用
