基于MAX8570的OLED升压变压器电源偏置电路设计

录入:edatop.com     点击:

OLED(有极发光二极管),也称为OEL(有机电致发光器件)。这种器件具有自发光、清晰亮丽、轻薄、响应速度快、视角宽、低功耗、成本低廉、制造工艺简单等特点,问世以来一直被视为是继LCD之后最看好的显示器。目前,在蜂窝式移动电话、个人助理(PDA)、数码相机等领域中,OLED得到了广泛的应用,但是OLED对电源偏置电路的要求非常严格,一般需要效率高、体积小、重量轻的升压变压器,这种升压变压器还应具有良好的电磁兼容性。

MAX8570是MAXIM公司推出的OLED升压变压器专用芯片。它不仅设计先进、功能完善、而且外围电路简单、使用非常灵活、是目前设计OLED电源偏置电路的一种理想器件。

MAX8570变换器的特点及工作原理

MAX8570变换器的特点

MAX8570变换器主要特点如下:

(1)该芯片将功率MOSFET、节能电路、控制逻辑电路以及保护电路集成在一起,从而简化了外围电路的设计,降低成本、增强系统的可靠性;

(2)工作频率高达800kHz,允许使用微型表贴元件;

(3)超低功耗:静态电流为25mA,在True shutdownTM模式下,消耗电流低至0.05μA(典型值);

(4)开路保护,能防止输出电容和负载损坏;

(5)允许采用锂电池供电,输出电压最高可达20V,可满足OLED电源偏置电路的高电压要求。

工作原理

(1)控制方式

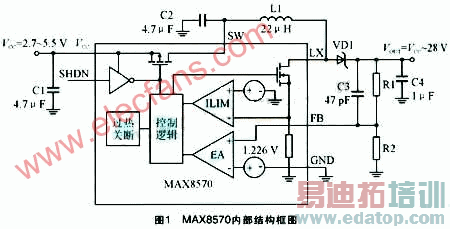

图1所示是MAX8570的内部结构框图。当MAX8570上电时,其芯片内部的P沟道MOSFET导通,电源电压VCC经电感L1分成两路:一路送至内部N沟道MOSFET的漏极,另一路经VD1向C4充电。当N沟道MOSFET导通时,流经L1中的电流从零逐渐增大,同时将电能储存在L1中,一旦电流达到极限值,N沟道MOSFET将关断,L1中的电流经VD1对负载供电。该方式中的开关频率将随负载和电源电压的大小而变化,最高可达800kHz。

\

(2)关断(SHDN)

将SHDN引脚拉至低电平,器件将进入True shutdownTM模式(关断状态),在True shutdownTM模式下,电路的消耗电流低至0.05μA,输出端与输入端断开,LX引脚处于高阻状态,在传统升压变换器电路中,变换器在关断时,输出端与输入端将始终通过电感和续流二极管连接,以使负载从输入端吸取一定功率。MAX8570变换器具备真关断功能,在True shutdownTM模式下,它会利用一只P沟道MOSFET开关来断开输入端与输出端,从而消除关断时从输入端吸取的功率。

来源:电子元器件应用
