基于中颖8位微控制器的电容式触摸按键控制器

触摸的效果

电极的电容值(CX)取决于以下几个主要因素：电极的形状、大小，触摸感应控制器到电极之间的 布线(尤其是地耦合)，以及介电面板的材料和厚度。因此，RC充放电时间直接和CX有关。图8说明了这种"触摸的效果"。 时间(即达到了VIH电平的时刻)比长;同样对于降至VIL电平的时间也比长。

图8：触摸效果实例。

多次测量以及高频噪声的去除

为了提高测量的精确度，并去除高频噪声，有必要对VIH和VIL进行多次的测量，然后再决定是否有按键被有效"触摸"。

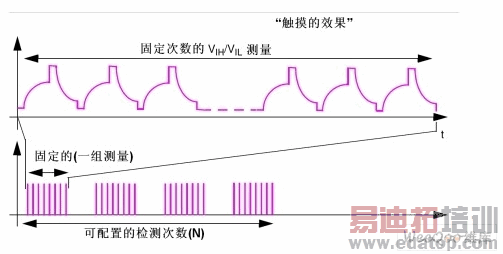

图9：测量的种类。

注意：下图说明了去除噪声的实例。如果测量次数(N)设置为4，那么对一个电极的完整测量将包括4次正确的"连续组测量"(BGs)。

这些实例展示了不同噪声影响下的测量。绿色线条表示正确的VIH/VIL测量;而红色线条表示不正确的VIH/VIL测量。

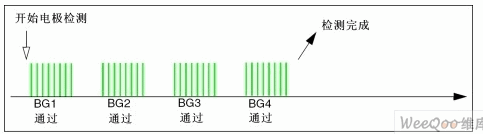

图10 显示了没有噪声的影响，所有测量都有效的情况。 这个例子中，每个连续组测量中的测量都有效，使得一个完整的测量很快就可以完成。

图10：实例1。

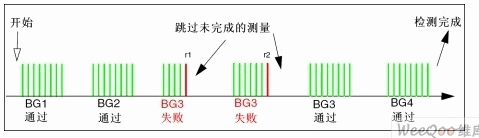

图11 显示了有一些噪声使得某些测量无效的情况(即r1和r2)。 在这个例子中，连续组测量BG3重复了好几次，直到其中的所有测量都有效，该次组测量才算通过。这样就需要较多的时间来完成一次完整的测量。

图11：实例2。

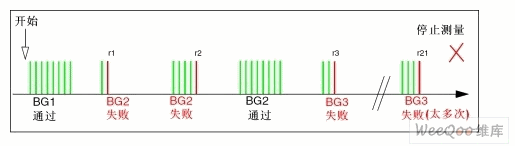

图12显示了有很多噪声，使得无效的组测量次数达到了最大限制(比如20)。这样的话，整个电极测量都无效。这个例子中，达到了无效的组测量次数的最大限制，因此停止对该电极的测量。

图12：实例3。
