通过LC电源滤波电路改善SSO的算法与设计

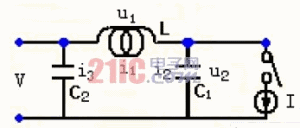

图二 π 型LC 电源滤波电路

2.2 π 型LC 滤波电路算法分析

C2 要选择一个合适的值，选择过大会增加成本，过小会影响滤波效果，实践中取C2＝C1，其构成类似于二阶巴特沃斯滤波器，巴特沃斯滤波器特点是通带内频率响应曲线最平坦，阻带内则逐渐下降为0，这样可以起到更好的滤波效果。

3 LC 滤波电路的LAYOUT 设计

LAYOUT 是LC 滤波电路的重要组成部分，合理的LAYOUT 可以最大限度地体现设计效果，反之则会带来额外的干扰。

3.1 π 型LC 滤波电路LAYOUT 设计

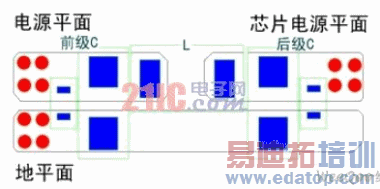

图三 π 型LC 电源滤波电路的LAYOUT 效果图

整个电路分为三个网络平面：电源平面、芯片电源平面和地平面。为了保证电源连通效果，避免在连通的网络上引起额外的压降，所有网络使用敷铜相连接。以π 型LC 滤波电路为例，整个电路LAYOUT 的效果见图三。首先通过过孔从电源平面上引入供电电流，供电电流经过前级滤波电容滤波后进入电感，经过电感扼流后输出电流，输出电流经过后级退耦电容滤波后通过过孔输送到芯片电源平面。在电源平面换层的时候要多加过孔，减小由过孔引起的感抗。另外获取电源的区域和获取地的区域相邻，增加电平的精确性。

3.2 L 型LC 滤波电路LAYOUT 设计

L 型LC 滤波电路LAYOUT 设计和π 型类似，只是少了前级的滤波电容，电源是通过过孔直接进入电感进行扼流。

结语

文章提出的改善SSO 的LC 电源滤波电路算法与设计，经实践发现LC 滤波器对于中高频干扰有明显抑制作用，可以有效改善SSO 问题。其缺点在于增加了器件，带来成本。另外对于电流I 特别大的电路不适用，原因是相对应的电感值很小，生产上难实现。
