利用C8051F310内置比较器0实现掉电模式

主电源VCC正常时，主电源电压高于电池电压，系统由主电源供电。 主电源发生意外使电压下降或者丢失时，比较器0对单片机发出断电中断请求，单片机响应中断，利用主电源上滤波电容上的剩余储电，以最短的时间进入并执行中断服务子程序。在中断服务子程序中，将一些必须保护的特殊功能寄存器中的内容保存到RAM（可利用堆栈区），关闭比较器、模数转换等模拟外设，降低功耗，最后建立掉电保护标记并使单片机进入停机工作状态。主电源恢复后，单片机执行上电复位，从掉电时断点处继续执行程序。

掉电标志位必须使用RAM中的可寻址位（位于20H～2FH单元），因为单片机复位时，特殊功能寄存器中的通用标志位被复位。在停机方式，内部振荡器、CPU和所有的数字外设都停止工作，但外部振荡器电路的状态不受影响。因此在进行低功耗系统设计时建议使用内部振荡器；或者使用外部振荡器，在掉电中断服务程序中切换到内部振荡器，达到在掉电模式进一步降低电池消耗的目的。根据图1，内置比较器0配置为下降沿中断。正向和负向回差电压配置0，响应时间配置为方式0为佳。比较器0中断服务子程序流程如图2所示。

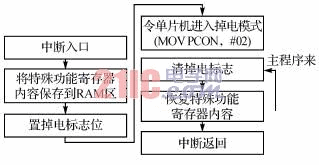

图2  比较器0中断服务程序流程

图3  主程序流程

主程序流程如图3所示。

使用C8051F310单片机的掉电模式应注意以下3点：

① 禁止WDT（电源监视器）：防止进入掉电模式后电池电压大于RAM数据保持电压而小于Vrst（单片机VDD监视器门限电压）时复位单片机，致使单片机不能从断点处继续执行程序。

② 对于在掉电模式电池电压大于Vrst的情况，应禁止时钟丢失检测器。这样，当发生电源丢失时使单片机长期处于掉电模式，延长电池使用寿命。如果现场必须使用时钟丢失检测器，时钟可选用片外振荡器，即使在掉电模式，时钟也不丢失。

③ 禁止比较器0复位。
