PWM电源控制器拓扑结构及仿电流感测信号技术

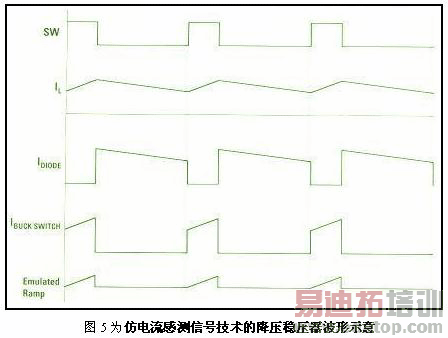

降压开关电流波形的另—组成部分是信号的斜波。电感器电压是降压开关启动后的输入／输出电压差。这个电压有足够的强度，可将正数斜率的斜波电流输入电感器及降压开关。斜波电流的斜率为di/dt=(VIN—Vout)/L。可以选择适当的斜波电容值CRAMP，以确保电容器电压斜率与电感器电流斜率成正比。

4.3  仿电流感测信号技术的应用例举

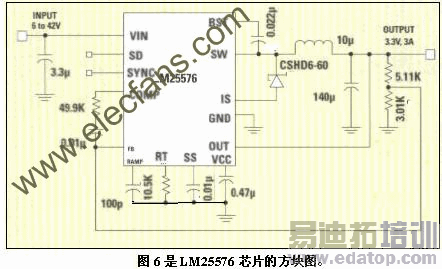

4.31  图6是LM25576芯片的方块图

这款芯片是新推出的6款高集成度降压稳压器的其中一款，其特点是采用了上述的仿电流模式控制设计。图中顶部所示的是降比稳压器一般采用的电源开关.控制器将自由轮转（续流)二极管的阳极与接地连接一起，而低电流量检测电阻及放大器则负责测量二极管电流。采样及保持电路在降压开关启动之前触发每一周期的开始。为模拟的电流检测信号提供消隐电平信号。

LM25576 芯片可以检测输入电压及输出电压，以便产生驱动电流。为外置斜波电容器 CRAMP充电。降压开关启动后的每一周期内，电容器电在都会以线性方式上升。降压开关关闭后，斜波电容器便会门行放电。为了确保正常操作，我们设定斜波电容器时，必须确保其电容值与输出电感器的电感值成正比。开始时最好选用以下的斜波电容值：

公式中的L以Heny为计算单位，而CRAMP 则以Farad为计算单位。产生模拟降压开关电流信号的最后一个必要步骤是将采样及保持电路传米的消隐电平信号与斜波电容器电压信号相加。这样控制器便可发挥类似峰值电流模式的控制，但电流检测信号又不会出现延迟及瞬态响应。

对于操作时占空比超过50％的应用来说，峰值电流模式控制稳压器会出现次谐波的振荡。若在电流检测信号之上另外再添加一个固定斜率的电压斜波信号，便可避免出现这种振荡。以斜波发生器电路儿例来说，另外添加的25 μA固定偏置电流可为电容器电压斜波信号提供额外的固定斜波。至于占空比极高的应用，我们可以采用上拉电阻以补25 μA偏置电流的不足，也可降低斜波电容器的电容值，以便提高斜率，以免稳压器出现次谐波振荡。

4.32仿电流模式、超高准祸确度的PWM同步降压控制器

采用LM3495控制器有以下的好处：高度灵敏的亚微米处理器不但在设计上更具灵活性，而且还可添加可靠的保护功能。图7是LM3495芯片的方块功能与应用图。

其产品特征：2.9V至18V的输入电压；0.6V至5.5V的可调节输出电压；反馈电压准确度为±1％(在指定的温度范围内)；仿电流模式控制可以承受较大的输入至输出压降；只需一个输入供电便可操作；预先偏压的启动至输出；打嗝模式限流保护，确保耗散更少热能；具跟踪能力的内部软启动；200kHz至1.5MHz的开关频率，可调校至与系统同步，以便控制系统噪声；采用TSSOP-16封装。

应用：适用于专用集成电路(ASIC)、FPGA、数字信号处理器、嵌入式控制器的电源供应系统、工业系统以及高输出电流的电源管理模块。
