基于ADP2119设计的2A降压DC-DC电源转换技术
录入：edatop.com 点击：
ADP2119/ADP2120是ADI公司的2A/1.25A低静态电流同步降压DC/DC电源稳压器,采用3 mm × 3 mm LFCSP_WD封装.两种器件采用恒流模式恒频PWM控制方案,具有极好的稳定性和瞬态响应.轻负载下可工作在脉冲频率调制(PFM)模式,以降低开关频率,节省功耗.输入电压从2.3V到5.5V,输出电压从0.6V到VIN,输出精度±1.5%,主要用在POL负载,通信和网络设备,工业和仪表,消费类电子和医疗设备.本文介绍了ADP2119/ADP2120主要特性, 功能方框图以及多种典型应用电路和所用元件.

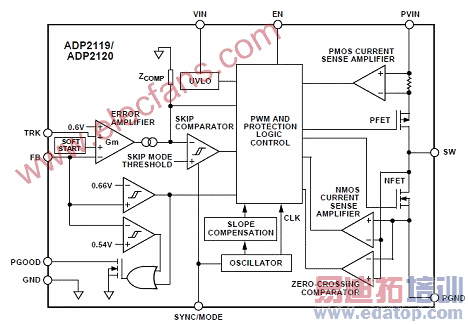

图1.ADP2119/ADP2120功能方框图

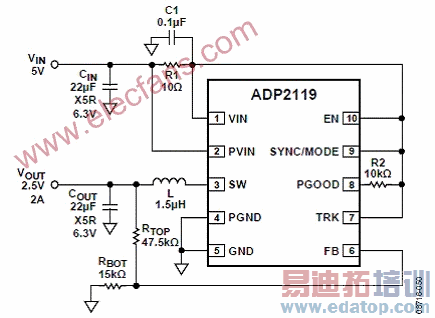

图2.ADP2119典型应用电路

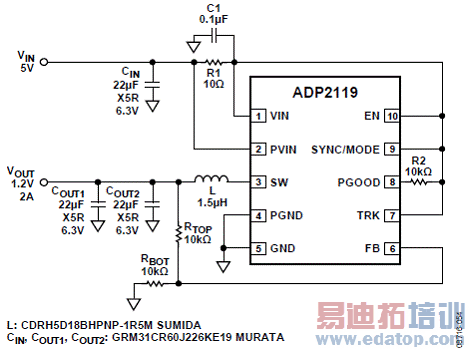

图3.ADP2119典型应用电路:1.2V/2A降压稳压器, 强迫连续导通模式
