平面变压器在开关电源中的技术分析

铜箔高度按照对应于最大开关频率时的趋肤深度选取，这样可以使铜箔的所有部分都成为电流通路，大大减少集肤效应的影响。因此，应该使每一种开关频率对应于不同的铜箔高度。

4 实验论证

为了比较平面变压器和传统变压器，分别做了两种变压器的模型，一种使用平面结构并使用了插入技术，另一种使用铜线分别在初级和次级绕制而成。两种变压器都被运用于一个互补控制的半桥变换器中。两个变压器的参数如下：

初级 12匝：
 　   次级两个l匝的绕组(1：1中心抽头)。
   　 传统变压器使用漆包线作为绕组，虽然在这些线圈中电流密度不尽相同，选择电流密度小于7.5A／mm。

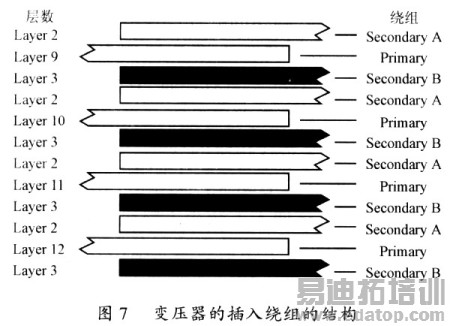

  　  平面变压器初级绕组做成4层，有4个并列的次级。这个变压器的最终结构如图7所示。

两种变压器都使用了同样的磁芯RM10，比较了两种变压器的漏感，交流阻抗和占用的面积，结果列于表1。

由表1可知，平面变压器的漏感仅为传统变压器的1／5，交流阻抗也仅为l／3，由此可见这将大大提高变换器的工作特性。而且，由于结构的更加紧凑，使得可以使用更小的RM8磁芯。

5 结语

平面变压器在减小漏感、交流阻抗等方面有着非常大的优点，并且因为体积的小巧使之成为一种非常好的磁性元件。给出了一种标准的设计平面变压器的方法，使得设计平面变压器变得更加容易，成本也将大大降低。可以预见，平面变压器将有着相当好的应用前景。
