平面变压器在开关电源中的技术分析

2.1 应用于平面变压器的插入技术

应用于变压器中的插入技术的主要优点如下：

1)使变压器中磁性能量储存的空间减少，导致漏感的减少；
  　  2)使电流传输过程中在导体上理想分布，导致交流阻抗的减少；
   　 3)绕组间更好的耦合作用，导致更低的漏感。

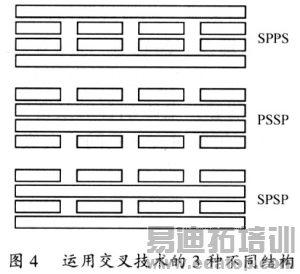

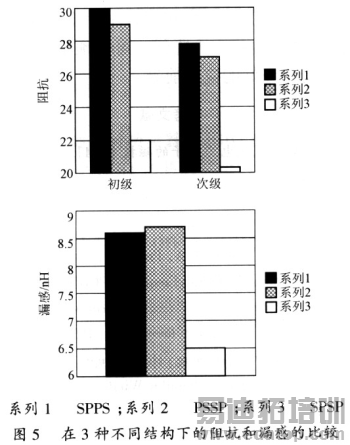

为了说明插入技术的特征，图4给出了应用3种不同插入技术的结构，P代表初级绕组，s代表次级绕组。试验显示SPSP结构是最好的，因为初级和次级的绕组都是间隔插人的。图5显示了在500 kHz时，3种结构的交流阻抗和漏感值，通过比较可以很容易地发现应用了插入技术的变压器，交流阻抗和漏感值都有了很大的减少。

2．2 多绕组变压器中平面结构的优势

平面变压器另一个重要的优点是高度很低，这使得在磁芯上可以设置比较多的匝数。一个高功率密度的变换器需要一个体积比较小的磁性元件，平面变压器很好地满足了这一要求。例如，在多绕组的变压器中需要非常多的匝数，如果是普通的变压器将会造成体积和高度过大，影响电源的整体设计，而平面变压器则不存在这一问题。

另外，对于多绕组的变压器来说，绕组间保持很好的耦合非常重要。如果耦合不理想则漏感值增大，将会使得次级电压的误差增大。而平面变压器因为具有很好的耦合，使得它成为最佳的选择。

2．3 在不同拓扑中平面变压器的作用

在不同的拓扑中，磁性元件的作用也是不同的。在正激变换器中的变压器，磁性能量在主开关管开通的时候由初级绕组传递到次级绕组中。然而，在反激变换器中的"变压器"并不完全是一个变压器，而是两个连接的电感器。在反激拓扑中的"变压器"在主开关管开通的时候初级绕组储存能量，而在关闭的时候将能量传送到次级绕组。因此，这种插入技术的优点同上面相比是不同的。应用于这种变压器的插入技术的特点如下：

1)在磁芯中储存的能量没有减少，因为电流在某时刻只能在一个绕组中流动，并且没有电流补偿；
   　 2)电流的分布并不理想，原因同上，因此交流阻抗也没有减小；
  　  3)插入使得绕组间产生较好的耦合，因此有比较小的漏感值。

3 平面变压器的标准化设计

平面变压器的优点如上所述，同样它也有缺点，其最主要的缺点就是设计的过程非常复杂，而且设计成本也非常高。

下面介绍一种标准的设计平面变压器的程序步骤[3];它通过提供一个标准的匝数模型的设计，使之能够被使用于不同的平面变压器中，从而使得设计过程大大简化，费用大大降低。

在双面PCB板的每一层都是由一到多匝的绕组组成的，而且所有的层都保持着一样的物理特性：即相同的形状和相同的外部连接点。在有些多匝的层次中，这个外部连接点是不同匝数间的电气连接点。如果有些层只有一匝，它也可以被印制在PCB的双面来降低交流阻抗。使用铜箔直接印制在PCB板上来替代传统的导线，即使在许多需要很多匝数的开关电源中，变压器依旧能保持一个很小的体积，这便大大减小了整机的体积。具体的设计步奏和注意事项请参阅文献[3]。图6显示了一个顶层的标准匝数设计的例子，它使用的是罐形(RM)磁芯。
