可扩大检测范围的电流检测放大器

摘要：利用晶体管如图所示，你可以双击一个电流检测放大器的堆叠两个其他允许这样一个放大器的电压限制。从底部放大电压信号，然后表示为检测电阻两端的电压，时间的两个放大器产品。

高边电流检测放大器是在比较远高于这个意义上说，在该电流检测信号进行处理水平电压电流便宜的设备。一(在几个)到这些设备的应用范围是允许的最大电压差之间的电流检测电阻器的数据采集电路(连接到电流检测放大器的输入)和共同的(地)。即使是新一代的电流检测放大器，这大约是75V的。

在图1的电路可以让您双击该限制，使用两个电流检测放大器叠一经另一方面，和一个单晶体管电压分配方案。产生的电压增益从顶部放大器的差分输入(如电流检测电阻连接)，以合并后的线路输出(标在底部放大器输出)，是该放大器增益产品为25个。

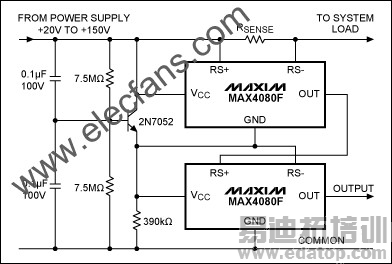

图1。该电路在电源电压的两倍的电流。

图2和图3说明了电路性能的差分输入电压范围，以及电源电压范围。

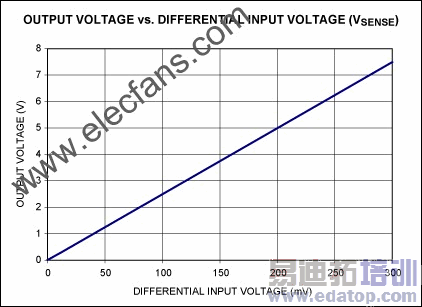

图2。在图1中，差分输入电压输出是线性的

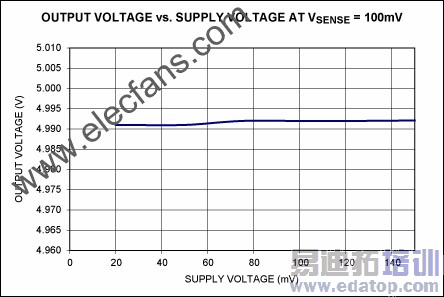

图3。在图1电路的输出是相对的，在电源电压变化的影响。
