可多路独立供电的半桥DC/DC变换器的设计
录入：edatop.com 点击：
3 实验结果及波形

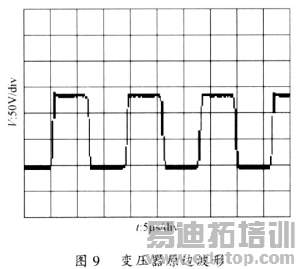

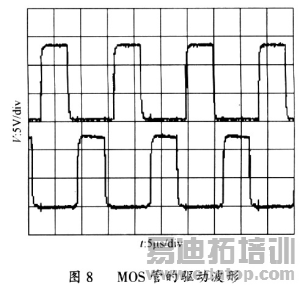

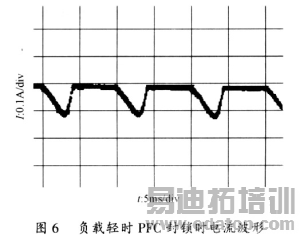

图6～图9为样机的部分实验波形。
4 结语
所制作的工程样机，已经通过性能测试。该系统采用UC3854A／B控制芯片组成功率因数校正电路，在轻载时不工作，有利于提高效率，在重载时电路自动投入工作，提高了大功率时的功率因数。主电路控制采用了新型的芯片UC3825，具有有容差过压限流功能，而且外围电路简单，稳定性好，还采用了新型的动态响应快，驱动能力强，工作频率高的IR2304作为驱动芯片，具有电源欠压保护和关断逻辑功能，与以前的电源相比，只增加了有限的成本，但系统的稳定性大大提高了，频率的精度提高了，输出电压更稳定，当负载由最轻至300W变化时，输出电压变化<1％。变压器输出既可在主变压器上采用多抽头，也可接二级变压器来得到不同电压的独立输出。
来源：21IC电子网
