智能化数字电源系统的优化设计

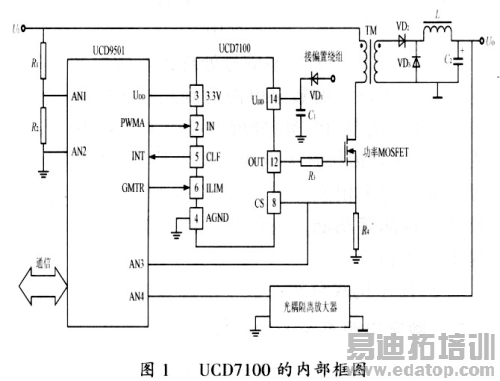

现以UCD7100为例，其内部框图如图1所示。

主要包括3．3 v电压调整器及基准电压源、触发器、施密特比较器、欠压关断电路、控制门、TrueDrive驱动器。"TrueDrive"(真驱动)为TI公司的专有技术，它是由并联双极性晶体管和MOSFET管组成上拉/下拉电路构成的混合输出级。其优点是驱动能力强，在低电压时也能正常输出，并能在极低输出阻抗下控制外部功率MOSFET的过压、欠压保护，功率MOSFET不需要接起保护作用的肖特基钳位二极管。UCD7100能在几百ns的时间内给MOSTFET的栅极提供一个高峰值电流，快速开启驱动器。UCD7100的高阻抗数字输入端(IN)能接收3．3v逻辑电平、最高开关频率达2MHz的信号。利用施密特比较器能将内部电路与外部噪音隔离。若控制器的PWM输出停在高电平上并发生过电流故障，电流检测电路就关断驱动器的输出，系统可进入重试模式。通过DSP或MCU内部的看门狗电路，能重新启动芯片。UCD7100内部的3．3 v／lOmA电压调整器可作为数字控制器的电源。

2．2 PWM控制器

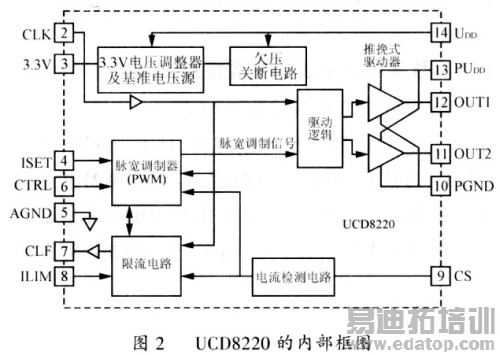

UCD8220／8620是受DSP，或MCU数字控制的双端推挽式PWM控制器。二者区别是UCD8220可利用48V低压启动，UCD8620内部增加了110V高压启动电路。UCD8220的内部框图如图2所示。

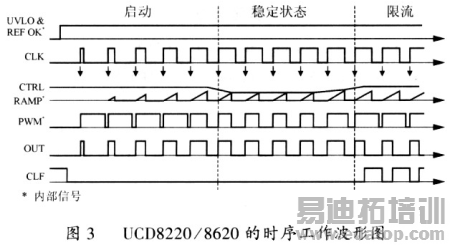

主要包括3．3v电压调整器及基准电压源、脉宽调制器(PWM)、驱动逻辑、推挽式驱动器、欠压关断电路、限流电路、电流检测电路。UCD8220／8620可运行在峰值电流模式或电压模式，不仅能对极限电流进行编程，还输出一个能受主控制器监控的极限电流数字标志。UCD8220／8620的时序工作波形如图3所示。
