一种新型感应加热电源双机并联拓扑的研究

3 仿真及实验结果

在PSPICE中做了仿真分析，参数设计为：f=220kHz，L11=L12=2L1=51.8μH，L2=4.3H。C=0.185μF，R=0.18Ω，延时角α=30°。由图7可以看出，I11和I12几乎同相(图中I11和I12均放大了10倍)，且幅值差别很小，滞后桥INV2作在感性状态。

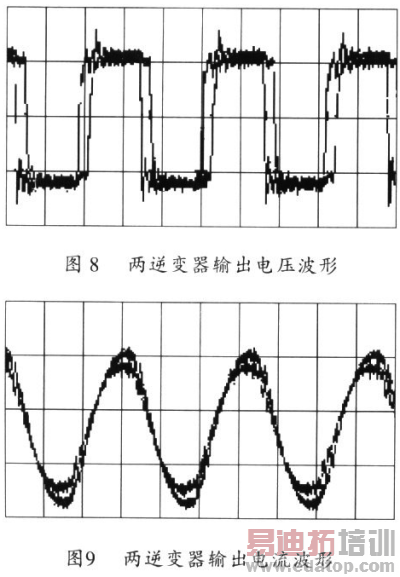

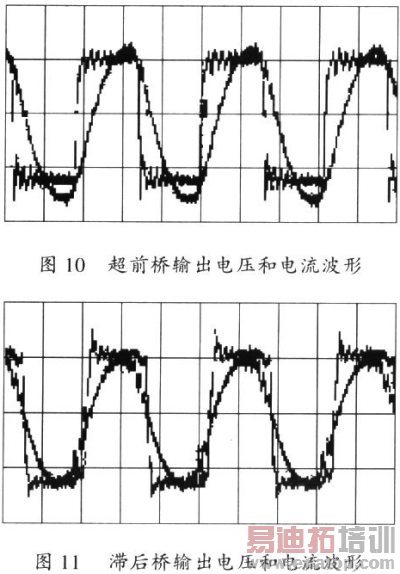

在此基础上试制了一台电源，设计参数为：f=310kHz，Udc=500V，L11=L12=2L1=40μH，L2=2.1μH，C=0.1479μF，品质因数Q=10，电感之比k=9．5。开关管选择IXFN36 N100功率MOS模块，锁相环为74HC4046。使得系统工作在谐振点。图8是两逆变器输出电压u1和u2波形，α≈30°。图9是两个逆变器输出电流I11和I12波形，可看出两者幅值、相位相差很小，且逆变器均保持在感性状态，并联系统稳定工作。图10为超前桥输出电压和电流波形。图11为滞后桥输出电压和电流波形。

4 结语

通过理论分析和实验结果证明，本文提出的基于LLC新拓扑的感应加热电源并联，有效地减少了逆变器之间的环流，均衡了各桥的功率分配，去掉了高频变压器，使得效率、功率密度提高，这些优点为感应加热模块化发展提供了一条新途径。
