一个高可靠性的短路保护电路设计及其应用
录入:edatop.com 点击:

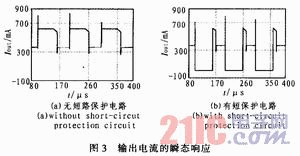

图3(a)所示曲线的仿真条件是输出负载周期性地从0 Ω变化到5 Ω。仿真结果表明当输出发生短路时(即负载为0),输出电流被限制在最大电流值,这样功率MOS管会消耗大量功耗,将加快器件的老化。
图3(b)所示曲线的仿真条件与图3(a)的条件一样。仿真结果表明当输出发生短路时(即负载为0),输出电流被限制为O,即功率MOS管被完全关断,同时表明系统具有自动恢复的特点,即负载短路消除后,系统恢复正常工作。
3 结论
在限流电路的基础上,设计改进一个短路保护电路,确保在短路情况下,彻底关断功率MOS管,减少短路发生时系统损失的功耗。同时该电路具有以下特点:高可靠性、自动恢复,即使地平面存在大量噪声,当短路发生时,稳压器的功率管截止,实现保护,而短路一旦消除,稳压器的输出将自动恢复到正常状态,有效地保护系统。在蓝牙功率放大器电源管理电路中得到了很好应用。
作者:罗志聪 黄世震 来源:电子设计工程闂備礁缍婂ḿ褔顢栭崱妞绘敠闁逞屽墮椤潡宕瑰☉娆愮彇闂佹悶鍊曞ù鐑藉箯鐎n喖绠查柟浼存涧閹線姊虹化鏇熸珖妞ゃ垹锕、娆撳礋椤栨碍鐎┑鐐叉閸ㄧ喖寮婚敓锟� | More...
