基于功率分配的H.264空时编码方案

3 基于功率分配的H．264空时编码方案

3．1 功率分配策略

假设系统的总发射功率为P，有n根发射天线，并且每根天线上的发射功率为P0，因此有

为了实现不等差错保护，针对2发1收STBC系统，假设天线1传输高优先级码流，对它分配较大的发射功率，设分配系数为k1，(k1>1)；天线2 传输低优先级码流，对其分配较小的发射功率，设分配系数为k2，(k2<1)，为了保证系统的总发射功率P不变，则分配的系数k1，k2应当满足以下关系式

式中，n1，n2为每个时隙两根天线上传送的符号个数，在空时传输中有n1=n2；因此

式(6)即为空时系统中两根发射天线的功率分配关系式。

3．2 基于功率分配的H．264空时编码方案的算法实现

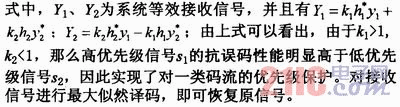

假设两根发射天线上传输的码字矩阵如式(6)所示，首先将待传输符号s1、s2分别乘上功率分配系数(k1或k2)，然后送入空时分组编码器进行正交空时编码，最后经发射天线传输出去，由空时系统一般传输模型(Y=HS+W)可得，接收信号可以表示为

4 仿真结果及分析

为了验证提出方案的优越性，采用空时编码系统与H.264编码器的级联模型，并与传统的2发1收STBC正交空时系统做比较，所有的调制符号均选自BPSK星座。信道为准静态瑞利衰落信道，噪声为加性复高斯自噪声。测试中，天线1传送高优先级码流，天线2传送低优先级码流。本文用 Eb／No的大小表示传输系统的信噪比(通常Eb／No表示一个比特的信号平均能量与噪声的平均功率谱密度之比)。测试序列为"Fo-reman"序列，图像格式为QCIF，编码模式为IPPP，帧率30f／s；用X264编码器生成H．264源文件。利用重建图像的平均PSNR值作为衡量图像质量的指标。

作者：常 静 周 宇 李晓辉 张红伟 安徽大学   来源：电子科技
