二阶有源低通滤波电路的设计与分析

2．3 电路设计

为设计方便选取R1=R2=R，C1=C2=C，则通带截止频率为可首先选定电容C=1 000 pF，计算得R≈1．59 kΩ，选R=1．6 kΩ。

等效品质因数，则RF=R6。为使集成运放两个输入端对地的电阻平衡，应使R6//RF=2R=3.2kΩ，则R6=RF=6.4 kΩ，选R6=RF=6．2 kΩ。

2．4 理论计算

根据实际选择的元件参数重新计算滤波电路的特征参量。

式(2)中，令s=jω，得到二阶低通滤波电路的频率特性为

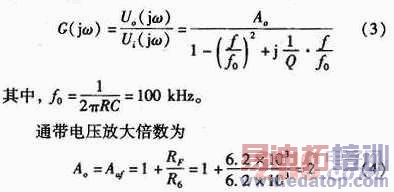

通带截止频率fo与3 dB截止频率fc计算如下

实际设计的二阶有源低通滤波电路，如图2所示。

3 Multisim分析

3．1 用虚拟示波器观察输入输出波形

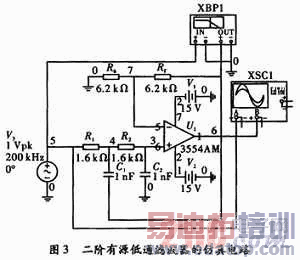

Multisim环境下，创建如图3所示的二阶有源低通滤波器的仿真电路，启动仿真按钮，用虚拟示波器测得的输入输出波形，如图4所示。可以看出，输出信号的频率与输入信号一致，输出信号与输入信号同频不同相，说明二阶低通滤波电路不会改变信号的频率。从图4中可以看出，当输入信号的频率较大(例如200 kHz)时，输出信号的幅值明显小于输入信号的幅值，而低频情况下的电压放大倍数Auf=2。显然，当输入信号的频率较大时，电路的放大作用已不理想。
