频分制红外遥控开关电路的设计

调节参数时，接通发射和接收电路，如选择第一通道，用示波器测试输出波形，调节图3中的RP1，使发射频率为20 kHz，再测试图4电路LM567的8脚电平，仔细调节图4中的RP11使8脚为低电平。采用同样方法调节其他各路。

3 参数测试数据

3．1 发射电路测试数据

主要测试静态数据和不同发射状态下的NE555引脚数据，以验证设计的正确性。发射电路测试数据见表1。

从表1可看出，随着发射频率的提高，NE555的3脚输出电压不断下降。

当将三个通道分别调整到20 kHz，30 kHz，40 kHz时，测得三个电位器的数值分别为5．091 kΩ，2．841 kΩ，1．572 kΩ，其与理论计算值比较接近。

3．2 接收电路测试数据

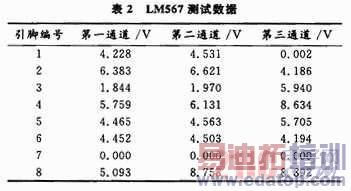

主要测试接收电路与发射电路对应通道的数据，以验证接收电路与发射电路工作配合的一致性。当电路工作在第一通道时，LM567各脚电压如表2所示。

从表2可看出，工作于第一通道时，LM567的8引脚输出电压为5．093 V，而第二、第三通道8引脚均接近电源电压。表明通道工作时，输出电平较低，可确保相应通道继电器吸合，而不工作的通道输出为高电平，相应的继电器不动作。

当分别接收第一，二，三通道时，调整各通道电位器的数值使之与发射频率同步，测试Rp11～Rp13数值分别为5．831 kΩ，3．472 kΩ，2．754 kΩ，与理论计算基本相符。

4 结语

该系统经调试较好地实现了各项功能。频分制遥控开关电路主要通过硬件电路设计与调试来实现开关控制功能，具有实现容易，使用方便，尤其适用于家庭与公共场所的多功能红外遥控。
