频分制红外遥控开关电路的设计

摘要：介绍频分制红外遥控开关电路的设计与实现。遥控开关电路的类型很多，采用频分制具有电路简单、易于实现，可广泛应用于家庭、办公场所的开关控制。频分制有多种实现方法，该设计主要采用NE555定时器作为发射电路的核心器件，接收电路采用通用音频译码器LM567作为主要器件，制作方便，易于推广使用。经安装调试，控制效果较好。

关键词：红外遥控；频分制；开关电路；NE555

红外遥控在各种电器控制中的应用非常广泛，它的主要特点是不影响周边环境，不干扰其他电器设备。多通道红外遥控开关有多种实现方式，如采用脉冲编码的码分制方式和采用不同频率的频分制方式。采用频分制方式具有结构简单、易于实现的优点，非常适合于业余制作，可广泛应用于家庭、娱乐、办公等场所。

1 设计方案

1．1 红外遥控系统的基本组成

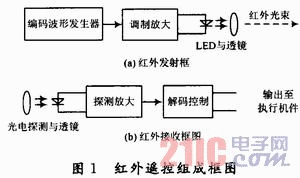

常用的红外遥控系统一般由发射和接收2部分组成，如图1所示。

图1(a)为红外发射框图。编码波形发生器产生一定占空比的脉冲信号，经调制放大后驱动红外发光二极管，发射红外脉冲信号。图1(b)为红外接收框图。光电探测将红外信号转换为电信号，经过放大与解码，输出控制信号，驱动执行机件动作。发射与接收系统可以采用码分制和频分制，该设计采用频分制。

1．2 频分制多路红外遥控开关电路设计方案

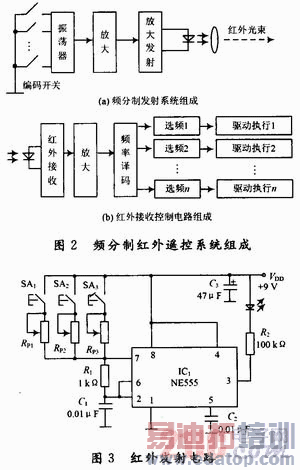

频分制是按照发射载频的不同来区分不同的开关信号。图2(a)为频分制发射系统组成。采用频道编码开关，来改变振荡电路的参数，从而改变振荡频率。当按下不同的编码键时，振荡器输出不同振荡频率的指令信号，经放大后驱动红外发光管发出红外开关信号。

图2(b)为红外接收控制电路组成框图。当红外接收器接收到红外编码指令后，先转换为相应的电信号，经放大器放大，加至频率译码电路，再经选频电路，选出不同指令的频率信号，最后驱动相应的执行机件。

根据发射编码信号的数量，即频率个数，在接收端应有相应个数的选频、驱动机构。

频分制控制指令频率一般取几百赫兹至几十千赫兹。频分制红外遥控开关系统结构简单，易于组装，适用于通道数不太多的场合，当通道数较多时，电路复杂，且易产生频道间串扰，影响系统的稳定性。

作者：陈世夏，王翠珍，吴凌燕 海军航空工程学院   来源：现代电子技术
