基于Hi3510和无线发送模块的视频传输设计

其中关于配置摄像头部分，open()打开／dev／misc／tw2834dev摄像头设备文件，完成normal为PAL制式，mode为GIF格式的选择；配置输入公共属性部分，首先打开视频编码器，并关闭视频输入通道，然后完成工作模式为从模式，VIU与A／D转换器的接口类型BT656，通道分布模式4路CIF，BT656为场模式，视频消耗内存为1Ox1 024x1 024等设置工作。

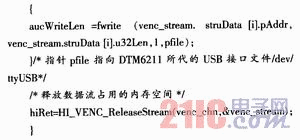

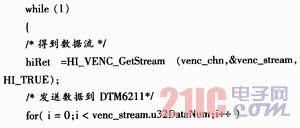

VSTART输入通道号之后需要创建一个线程，完成后续数据的存储和转发，使用pthread_create()函数，随后执行线程venc_start()，其核心程序如下：

3．3 无线模块控制设计

无线模块DTM6211内提供TCP／IP协议栈，可利用PS业务通道发送IP包，以AT指令配置和控制TCP／IP协议栈。利用APP处理器配置TCP／  IP相关环境，注册UDP端口，APP处理器将要发送的数据直接发给模块，由模块将数据封装成符合UDP格式的IP包，然后利用PS业务通道发送给3G网络。其控制流程如图6所示。

开机初始化部分，主要完成激活SIM卡、TCP／IP协议栈和注册网络工作；激活场景移动部分主要完成PDP和context的参数设置，包括配置使用IP协议，申请上行速度1．5 MB／s，建立用户面的分组传输路由。在完成以上初始化工作后，需要建立监听端口号为13000，指定UDP模式下要发送数据的目的地址218．18．141．79和端口号3000，最后还需要指定发送的字节数。数据发送完成后，释放UDP端口号等相关资源。

4 结论

采用Hi351O+Linux方案，其自带的SDK开发包使得应用程序开发的难度降低，同时Hi3510本身采用了ARM+DSP+硬件加速引擎的技术，具备强大的视频处理功能，具有低成本，低开发难度优点。配合DTM62ll无线发送模块，通过AT指令对数据进行UDP打包，最终将视频数据包发送到3G网络上。测试结果表明，受网络环境影响数据的上行传输速率为150～200 KB／s。该系统可用于远程网络监控的应用，相对于2．5G技术的短信监控方式，使用者可以获得更多有效的信息。
