基于Hi3510和无线发送模块的视频传输设计

2．3 模块硬件连接

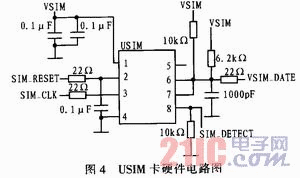

Hi3510和DTM6211之间通过测试板连接，测试板主要作用是连接Hi3510和DTM6211的USB及UART端口，起到一个物理接口转换作用，同时也起到存放USIM卡的作用。USB和UART之间的连接，只需把Hi3510板的USB口和RS232接口连接到测试板对应接口，DTM6211插针接口直接插到测试板上。其中测试板中主要部分USIM卡的硬件电路如图4所示。

DTM62ll模块的射频接口包括一个天线连接器，通过线缆实现与外部天线的连接，天线连接器采用I-PEX公司的20279-001E-01，连接线缆采用苏州万旭电子HM5A-12289-A1DE的50 mm的长双端子线缆，天线连接器端Plug CableAssembly使用MHFⅡPlug Cable Assembly。

3 系统软件设计

3．1 操作系统与驱动设计

选用Hi3510自带嵌入式Linux-2．6．14内核操作系统，开发前需要搭建开发环境，可以安装一款Fedoral 9．0服务器，同时建立交叉编译器、安装SDK包。SDK是基于Hi3510视频评估板的软件开发工具，包含了在Linux相关应用开发时使用的各种工具，是用户开发中最基本的平台软件。Bootloader采用uboot-1．1．4初始化硬件设备并通过网口下载Linux内核。内核通过make menuconfig配置可实现系统的量身定做，去除与本系统无关部分，缩减内核，最后将配置后的内核使用mkimage工具做成映像文件，通过网口下载到Hi3510中。

无线发送模块通过重新配置内核Usb Serial Driver选项可实现其在内核的驱动部分，但需把Usb Driver的PID和VID设置成本模块的ID，重新编译便可支持无线发送模块。

ID更改步骤如下：

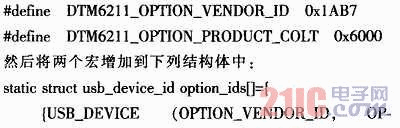

首先进入linux-2．6．14＼drivers＼usb＼serial，打开文件option．c，在其中定义两个宏(DTM6211的VID：0x1AB7 PID：Ox6000)：

3．2 视频处理软件设计

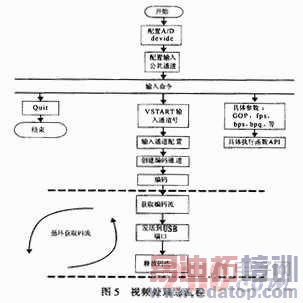

视频处理软件主要是对采集过来的视频数据进行H．264压缩，编码中涉及的参数需调用SDK提供的API进行配置，其中包括图像组长度(GOP)、编码帧率(帧／秒)、量化参数(maxqp)、比特率(b／s)和用户数据的插入等，然后将压缩过的裸流，发送到USB端口。其中为了提高压缩率将GOP设置15；为了减少网络数据流量将编码速率设置8帧／秒；量化参数的数值选择在30～40之间，其设计总流程如图5所示。

作者：王绍磊 程永强 王 鹏   来源：电子设计工程
