一种基于TDAl6846的新型有源功率校正电路设计

(1)无需专门的启动电路

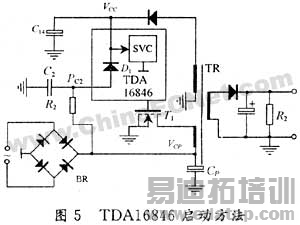

TDA16846的起动过程特殊，他没有单独的启动电路，而是通过芯片内部与二脚相连的启动二极管来启动。其电路图如图5所示。

刚接通电源时，芯片14脚电位低于启动电压，芯片不工作，电路亦不工作。此时，主回路电压通过R2，芯片2脚及内部二极管D1对C14充电。当V14达到启动电压时，使内部SVC电路供电，芯片启动，电路开始工作，辅助电源绕组通过D8开始供电，完成启动过程。所以他不需要附加启动电阻，结构简单，而且降低了能耗。

(2)功率管不需要串接电流检测电阻RS在由TDA16846组成的开关电源电路中并没有直接的电流检测电路，但该芯片可以实时检测电流。他是通过2脚的电阻R2和电容C2来实现的，参见图5所示。

当功率管关断时(有某些电路保护而带来的关断除外)，2脚的电压被限制在1.5 V上，功率管导通时主线电压通过R2对C2充电。当电压超过允许值时功率管被关断，随后该脚电压又被限制在l.5 V上。由于C2充电时间与三极管的导通时间一致，所以C2上所充得的电压V2就与三极管的电流有对应关系。其关系满足[3]：

其中：LP，IP参见图2所示。

由于V2可达的最大值为5 V，所以由式(4)可求得功率管所达到的最大电流为：

从而可省去电流检测电阻RS，利用式(5)还可以计算出所能达到的最大功率。

4 实验与结论

根据科研需要，设计了如图4的高功率因数电源，输出功率为300 w，两组输出电压分别为30 V(8 A)和12 V(5 A)。输入、输出相互隔离，所使用元器件及其具体参数如图4所示。由于采用了电荷泵APFC校正电路，功率因数可达O.95左右，实测波形如图6所示。

图中曲线a表示输入交流电压波形(每格100 V)，曲线b表示其电流波形(每格2 A)。通过对两者比较可以明显看出，由于电荷泵的作用，电流波形基本和输入电压波形一致。因此，采用电荷泵的方法所设计的开关电源，可以简单而有效地实现APFC功能，具有很大的实用价值。
