基于AT73C260的多种接口USB收发技术

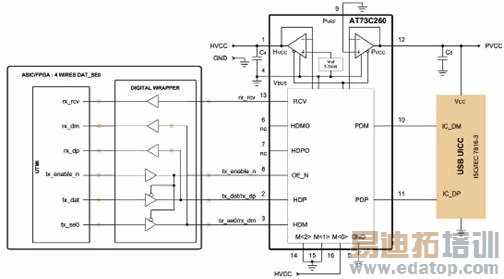

图3 AT73C260应用框图：4线DAT_SE0到IC_USB1.0

AT73C260还包括3.5V电源监视器、低功耗能带隙稳压器、3.3V 70mA线性电压稳压器和1.8V~3.0V 70mA线性电压稳压器SIM FTA，符合测试27.17.2.1的要求。

AT73C260的工业温度范围为- 40℃~+85℃。

AT73C260采用面积为3 mm×3mm、栅距为0.5mm的QFN16封装。

AT73C260主要特性

• 引脚可编程模式

• 电源电压范围：1.55V~3.6V

• PHY IC_USB1.0下行端口

• USB2.0 Section 7至IC_USB1.0桥

• IC_USB1.0至USB2.0 Section 7桥

• 电压参考：3.3V

• 2个70mA LDO电压稳压器

• 各个电源上的静态电流均低于5μA

• 转换速率控制，可以将EMI降至最低水平

• ESD 4kV，符合USB UICC的要求

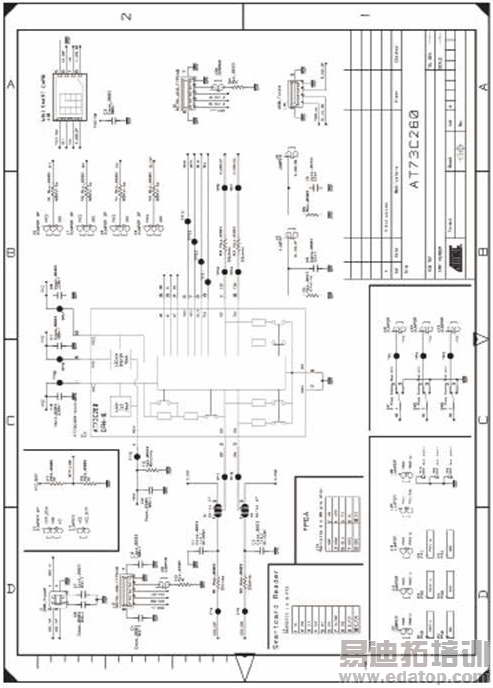

图4 AT73C260-EK1评估板电路图
