MAX5977A设计的1V-16V热插拔控制方案

录入:edatop.com     点击:

本文介绍了MAX5977A/MAX5977B主要特性,方框图以及典型应用电路.MAX5977A/MAX5977B是1V-16V单电源热插拔控制器,能对系统提供最完整的保护.电流检测放大器输出精度1%,热插拔监视电压1V-16V,并具有电路中断器功能,主要用在通用热插拔,网络交换和路由器,服务器以及存储系统.MAX5977A/MAX5977B应用:

General Hot-Swap

Network Switches and Routers

Servers

Storage Systems

\

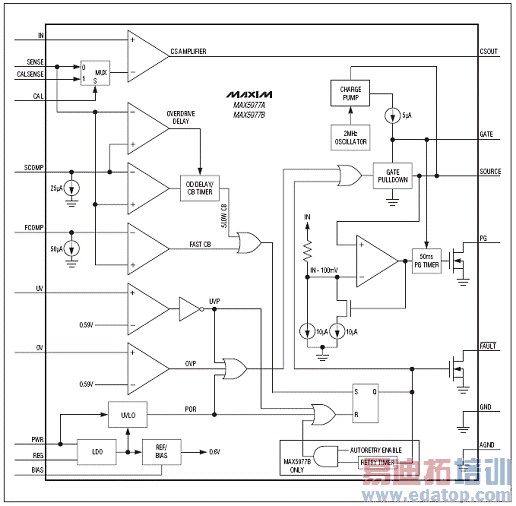

图1.MAX5977A/MAX5977B方框图

\

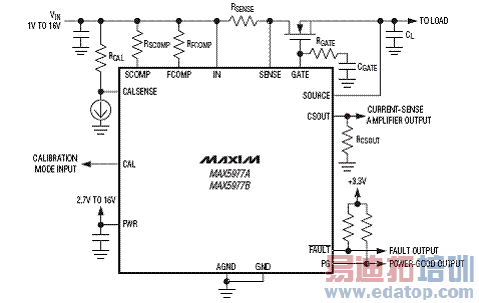

图2.MAX5977A/MAX5977B典型应用框图

\

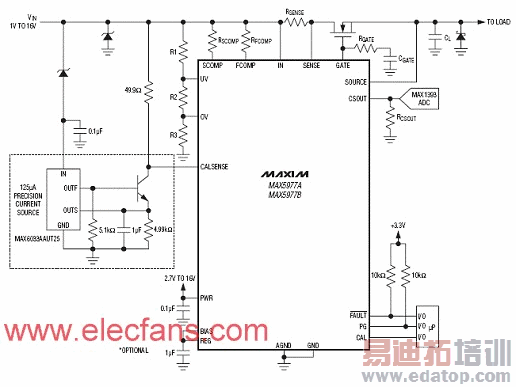

图3.MAX5977A/MAX5977B应用电路图

来源:电子发烧友
