IC电路中电源系统的EMC研究

录入:edatop.com     点击:

随着电子、电力电子、电气设备的应用范围越来越广泛,设备运行中产生的高密度、宽频谱的电磁信号充满了整个设备空间,形成了复杂的电磁环境从而造成了电磁干扰等情况。尤其在电源电路中,电磁环境最复杂,所受的干扰影响也最严重。本文中将就高速数字电路电源系统的EMC设计做深入研究,商讨避免或减少电磁干扰的方法。

一、  电磁兼容的相关知识

国家标准GB/T4765-1995《电磁兼容术语》对电磁兼容所下的定义:"设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。"

二、  电源系统的电磁干扰方式

电源干扰的复杂性原因之一是包含了许多可变的因素。首先,电源干扰可以以"共模"或"差模"方式存在,这是根据电磁干扰噪声对于电路作用的形态来进行划分的,如图1所示。任何电路中都存在共模和差模电流。共模和差模电流决定了传播的电磁能量的大小。如果给定一对导线,一个返回参考平面,那么这两种模式中至少有一种将会存在,但通常是共存。一般来说,差模信号携带数据或有用信息,而共模信号是差模信号的负面效果,不包含有用信息,是辐射的主要来源,解决起来相当的麻烦。

\

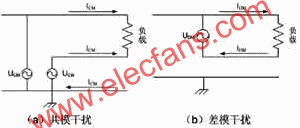

图1共模与差模干扰示意图

三、  电源系统的电磁干扰类型

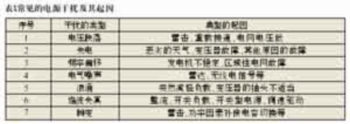

造成电源干扰复杂性的第二个原因是干扰表现的形式很多,从持续期很短的尖峰干扰直至电网完全失电,其中也包括了电压的变化(如电压跌落、浪涌和中断)、频率变化、波形失真(包括电压和电流的)、持续噪声或杂波,以及瞬变等。我们根据国内外的抗扰度测试的一系列标准和实际应用中常常出现的问题,总结了电源干扰的常见起因,如表1所示。

\

四、  电磁干扰的途径

从电磁兼容标准来说,电磁干扰基本上被分成传导噪声和辐射噪声。这也是一种直观分类,一种是接触性的干扰,一种是非接触性。电磁干扰就其实际作用于电路的机理有四种传输方式:传导耦合,电磁场耦合,磁场耦合和电场耦合,如图2所示。

\

图2耦合方式

1 抗干扰措施

因为直流稳压电源既是一个敏感器件也是一个噪声源,因此我们就有如下的滤波策略:一个是对电源系统的前端入口处进行滤波。因为外界对电源系统的影响基本上都是通过入口的电源线引入到电源系统中的。无论是传导噪声,还是辐射噪声都是会耦合到电源线上。因此,该处的滤波要精心处理。二是电源系统的出口,一般来说,这里不应该有太多问题,因为我们选择和设计电源时,都要基于一定的参数和性能指标。但是为了解如何能够达到最佳的电源性能,需要考虑出口的滤波性能。
