高频开关电源自动换向开关

安装

将电镀整流器在生产现场安置到位后，连接整流器和换向开关的铜排，换向开关需要用地脚螺丝固定，连接换向开关和镀槽电极的铜排，将控制盒安置在观察操作方便的位置。连接整流器电源(380V三相三线)，连接换向开关电源(380V三相四线)。并接好水管。

换向开关在第一次使用前和每次重新连接换向开关的电源线后，必须先检查确认电机转向。

将控制盒上的"手动/自动"开关打到"手动"，合上给换向开关供电的开关，按动控制盒上的正向按钮或反向按钮，看换向开关的马达的转动方向与标示的方向是否一致，(如不一致，要立即停止。否则会对机件造成严重损坏。)如果不一致，应调换换向开关输入电源线的任意两条相线，再按上面的方法进行检查。确认转动方向与标示相同后，换向开关可以使用了。

使用

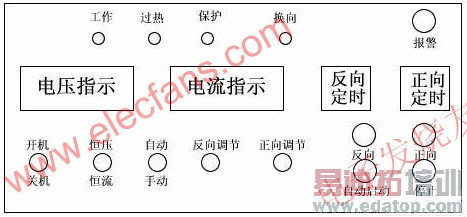

本自动换向开关有自动和手动两种操作方式，控制盒如下图：

自动操作

将控制盒上的启动开关(开机/关机)打到"关机"，将"手动/自动"开关打到"自动"，按生产工艺设定"恒压/恒流"和反向定时器和正向定时器的时间，第一次使用时将反向调节和正向调节旋钮逆时针调到最小。

按通整流器和换向开关的380V电源，控制盒上的"换向开关电源"指示灯亮。

将启动开关打到"开机"，按下控制盒上的自动启动按钮，换向开关向反向行进(马达工作指示灯亮)，反向到位后(反向到位指示灯亮)，整流器开始工作，换向开关反向输出，反向定时器开始计时，此时可按生产工艺调整好反向工作电压/电流。反向定时器时间到，换向开关向正向行进(马达工作指示灯亮)，整流器停机，正向到位后(正向到位指示灯亮)，整流器开始工作，换向开关正向输出，正向定时器开始计时，此时可按生产工艺调整好正向工作电压/电流。正向定时器时间到，整流器停机，报警器报警，一次工作循环完成，如不连续工作，应及时关闭启动开关。

自动工作过程中如需停止，可按下控制盒上的停止按钮，整流器停止工作。再次按自动启动按钮，整流器和换向开关自动程序从头开始运行。

手动操作

将控制盒上的启动开关(开机/关机)打到"关机"，将"手动/自动"开关打到"手动"，按生产工艺设定"恒压/恒流"，第一次使用时将反方向调节和正向调节旋钮逆时针调到最小。

按通整流器和换向开关的380V电源，控制盒上的"换向开关电源"指示灯亮。

将启动开关打到"开机"，如果换向开关转换(正向或反向)到位(正向或反向到位指示灯亮)，整流器开始工作。如果换向开关没有到位，可根据需要按下正向或反向按钮，到位后，整流器自动开机工作。工作中如果需要换向，只要按下相应的按钮(正向或反向)整流器就会停机，待换向完成后自动开机。

注意：控制盒上的恒压/恒流开关、手动/自动开关、反向定时器、正向定时器都只能在关机情况下进行转换或设定。

保养须知：

自动换向开关每月必须进行例行保养：

1、螺杆添加润滑脂

2、所有轴承滴注机油

3、减速机添加机油

4、滑动部分添加导电膏
